Q79.

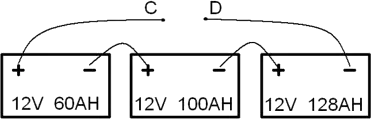

如下圖之電瓶連接示意圖，則
農業機械修護 · 乙級 · 計量與測試 · Q79
難易度分析
3 / 5
本題為複數選擇題，要求同時判定電路接法、電壓計算及容量特性的正確與否。由於需要區分串聯與並聯在電壓與容量上的不同計算邏輯，且必須排除容量相加的常見陷阱，因此增加了認知負荷與判定難度。
正確答案 (複選)：①, ③
- ① 此接法為串聯:圖中三個電瓶以正極接負極的方式依序連接，此為典型的串聯接法，電流路徑單一且電壓相加。
- ③ CD 兩端之電壓為36V:串聯電路中總電壓等於各電瓶電壓之和，三個 12V 電瓶串聯後 CD 兩端電壓為 12V+12V+12V=36V。
錯誤選項解析
- ② 電瓶組之總容量為288AH:串聯電瓶組的總容量應以最小容量的電瓶為準，即 60AH，而非將各電瓶容量相加（60+100+128=288AH 為錯誤算法）。
- ④ CD 兩端之電流不變:串聯電路中各處電流相同，但此處「電流不變」的敘述語意不清；實際上串聯電瓶組的可用容量受限於最小容量電瓶（60AH），放電時並非「電流不變」之意。
Learning Tip
"串聯與並聯電瓶組為農業機械修護檢定常考題型。串聯時電壓相加、容量取最小值；並聯時電壓不變、容量相加。實務上應避免將不同容量的電瓶串聯使用，否則小容量電瓶會先耗盡並可能發生過放電損壞。"
學員答題分佈
①此接法為串聯0%
②電瓶組之總容量為288AH0%
③CD 兩端之電壓為36V0%
④CD 兩端之電流不變0%
