Q31.

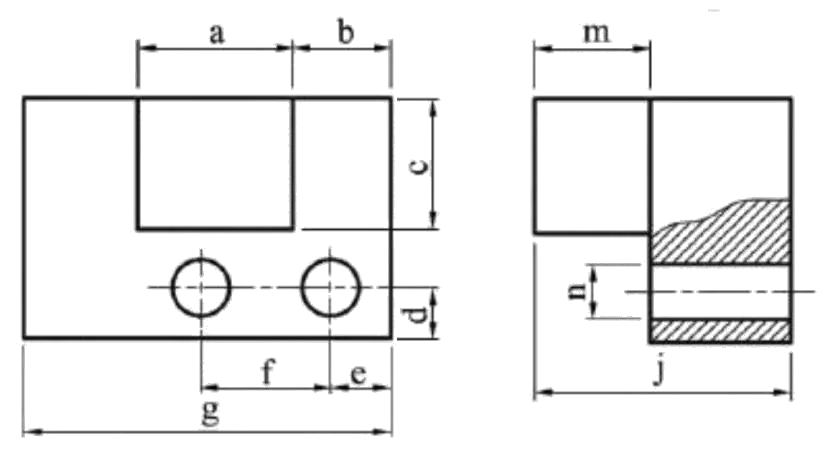

如下圖所示的尺度標註，下列哪一項是正確的？
農業機械修護 · 乙級 · 識圖與製圖 · Q31
難易度分析
3 / 5
本題考查對製圖尺度分類定義的精準區分。考生需能正確辨識圖中多個標註符號所代表的屬性，並在多組對比選項中判斷其分類是否完全正確，具有一定的辨析過程。
正確答案：③b 是位置尺度，f 是位置尺度
③ b 是位置尺度，f 是位置尺度:位置尺度標示特徵相對於基準的座標或間距，b 與 f 在此圖中均用於標示孔位或特徵的相對位置，符合位置尺度的定義。
錯誤選項解析
- ① a 是大小尺度，f 是大小尺度:大小尺度用於標示幾何特徵的實際尺寸（如長度、直徑），而 a 與 f 在此圖中並非皆為大小尺度，此選項對尺度分類的判斷有誤。
- ② d 是大小尺度，c 是位置尺度:位置尺度用於標示特徵間的相對位置關係，d 若為外形或特徵尺寸則屬大小尺度而非位置尺度，此選項混淆了兩種尺度的定義。
- ④ n 是大小尺度，d 是大小尺度:n 與 d 在此圖中並非皆為大小尺度，此選項未能正確區分大小尺度與位置尺度的差異，判斷錯誤。
Learning Tip
"本題核心考點為製圖尺度分類：「大小尺度」標示物件的實際尺寸（長、寬、高、直徑等），「位置尺度」標示特徵間的相對位置（孔距、中心距等）。常見陷阱是將外形尺寸誤認為位置尺寸，解題時應先確認該尺度是否在描述「在哪裡」還是「有多大」。"
學員答題分佈
①a 是大小尺度，f 是大小尺度0%
②d 是大小尺度，c 是位置尺度0%
③b 是位置尺度，f 是位置尺度0%
④n 是大小尺度，d 是大小尺度0%
