Q81.

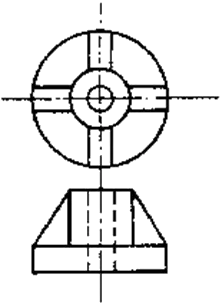

下圖之剖視圖畫法哪些是錯誤的？
農業機械修護 · 乙級 · 識圖與製圖 · Q81
難易度分析
3 / 5
本題屬於複選題，要求考生對特定製圖標準的例外規定進行精確辨識，並在多個圖像選項中逐一判定對錯，增加了分析複雜度。
正確答案 (複選)：②, ③, ④
- ②
:錯誤在於 肋板被畫上剖面線，違反製圖規範中「肋板、輻條等薄壁構件縱向剖切時不畫剖面線」的規定，應保持空白不剖。 - ③
:錯誤在於 中央圓孔未正確表達，孔洞區域不應有剖面線，且肋板也被錯誤地畫上剖面線，雙重違反剖視圖繪製原則。 - ④
:錯誤在於 肋板部分被畫上剖面線，與選項2相同違反肋板不剖原則，正確做法應僅對實體截面積施以剖面線。
錯誤選項解析
- ①
:此剖視圖正確遵循 肋板不剖 原則，肋條部分未畫剖面線，僅實體部分施以剖面線，符合 CNS 製圖標準 中對肋板與輻條的剖視規定。
Learning Tip
"剖視圖常考陷阱：肋板、輻條、輪輻等構件在縱向剖切時 不畫剖面線，這是 CNS 製圖標準的明確規定。容易混淆的是：當肋板被橫向剖切時則需畫剖面線。實務上需區分剖切面與構件的相對方向，並注意 孔洞區域絕不可有剖面線。"
