Q43.

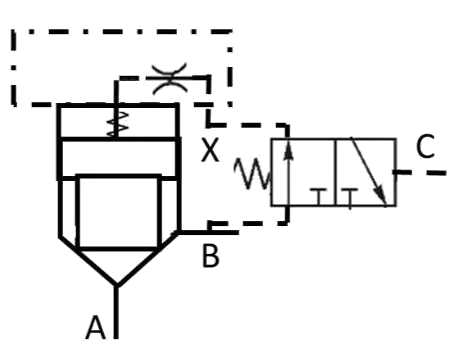

如下圖所示油路，其功能和下列何種閥件之功能相同
油壓 · 乙級 · 識圖與製圖 · Q43
難易度分析
3 / 5
此題要求將實際的油路功能圖與標準元件符號進行對比，需準確區分單向導通與液壓強制反向開啟的功能差異，並在多個相似的閥件符號中辨識出正確對應的元件。
正確答案：④
④ :此為液控單向閥（Pilot-Operated Check Valve），具備外部控制油口C，當控制壓力作用時可強制開啟使油液反向流動，與題目所示之液控單向閥迴路功能完全相同。
:此為液控單向閥（Pilot-Operated Check Valve），具備外部控制油口C，當控制壓力作用時可強制開啟使油液反向流動，與題目所示之液控單向閥迴路功能完全相同。錯誤選項解析
- ①
:此為3/2方向控制閥（三位兩通），具備彈簧復位與電磁驅動功能，用於控制油流方向與通斷，與題目所示之單向導通功能不同。 - ②
:此為內建止回閥的3/2方向閥，雖含單向閥元件但整體為方向控制閥結構，並非單純的液控單向閥功能。 - ③
:此為單純的止回閥（Check Valve），僅允許油液單向流動，缺乏外部液壓控制功能，無法實現反向開啟。
Learning Tip
"本題考點為液控單向閥的符號辨識與功能理解。題目圖示為液控單向閥的展開迴路（含過濾器與液壓控制線），選項4為其標準簡化符號。常考陷阱：勿將單純止回閥（選項3）與液控單向閥混淆，兩者差異在於後者具備外部控制油口可強制反向導通。實務上液控單向閥常用於油壓缸的負載保持與鎖定迴路。"
