Q52.

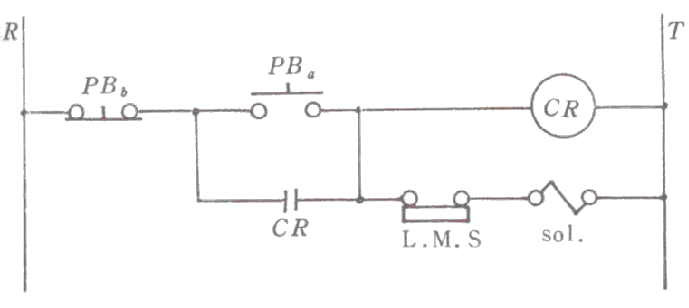

如下圖符號為
油壓 · 乙級 · 識圖與製圖 · Q52
難易度分析
2 / 5
本題考驗對工業控制電路圖符號的辨識能力，需區分數位邏輯閘與繼電器控制迴路的功能差異，屬於基礎概念的對照辨識。
正確答案：④保持 電路
④ 保持 電路:此為典型的保持電路（自保持迴路），按下啟動按鈕 PB_a 後 CR 繼電器激磁，其並聯的 CR 接點閉合形成自保持路徑，即使放開 PB_a 仍能維持通電狀態，需按下停止按鈕 PB_b 才能切斷迴路。
錯誤選項解析
- ① AND:AND 閘為邏輯運算電路，需所有輸入條件同時成立時輸出才動作，此圖為繼電器自保持迴路而非邏輯閘電路。
- ② NOR:NOR 閘為反或邏輯閘，當所有輸入皆為零時輸出才為一，此圖為典型的繼電器控制迴路，不屬於邏輯閘電路。
- ③ OR:OR 閘為或邏輯運算，任一輸入成立即有輸出，此圖包含 CR 繼電器的並聯自保持接點，功能遠超出單純 OR 邏輯。
Learning Tip
"此類題型常考繼電器控制迴路的辨識。關鍵在於識別自保持接點（與啟動按鈕並聯的繼電器常開接點）的存在與否。保持電路的核心原理是利用繼電器自身接點維持激磁狀態，廣泛應用於油壓系統的電磁閥控制與馬達啟停迴路。易混淆點：勿將邏輯閘電路（AND/OR/NOR）與繼電器控制迴路混為一談，前者為數位邏輯運算，後者為工業控制實務應用。"
學員答題分佈
①AND0%
②NOR0%
③OR0%
④保持 電路0%
