下列何者是引導式溢流閥(relief valve)之正確特性曲線

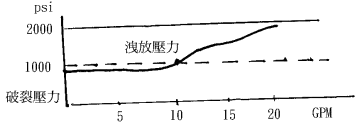

② :此為引導式溢流閥的正確特性曲線。在破裂壓力附近壓力維持平穩，達到洩放壓力後才快速上升，顯示先導閥控制主閥的機制使壓力調節穩定，壓力超調量小，為引導式溢流閥的典型特徵。

錯誤選項解析

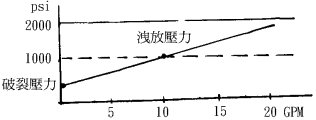

• ① :此曲線顯示壓力隨流量呈線性上升，為直動式溢流閥的特性曲線，非引導式溢流閥。直動式因彈簧直接作用，壓力超調量（override）大，曲線斜率明顯。

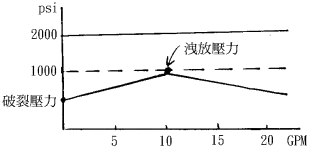

• ③ :此曲線在洩放壓力點後壓力反而下降，不符合任何溢流閥的正常工作特性。溢流閥開啟後壓力應維持或上升，不可能隨流量增加而降低。

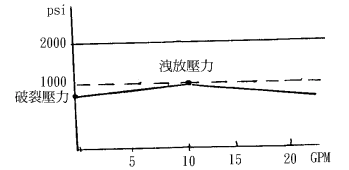

• ④ :此曲線同樣在達到洩放壓力後出現下降趨勢，非正確特性。引導式溢流閥應在設定壓力附近保持平穩或微升的壓力-流量關係。
