Q17.

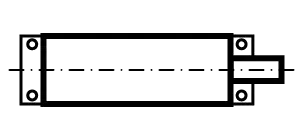

下列圖中哪一個是FB 的安裝形式？
氣壓 · 乙級 · 識圖與繪圖 · Q17
難易度分析
3 / 5
此題需根據不同氣壓缸安裝形式的圖示進行辨識，且選項中包含數個視覺特徵相近的安裝類型，考驗對專業安裝規格之精確區分能力。
正確答案：④
④ :此圖示為FB 安裝形式（前法蘭安裝 / Front Flange Mounting），法蘭固定於氣壓缸前端蓋側，可直接承受推力負載，結構剛性佳，為標準 FB 安裝方式。
:此圖示為FB 安裝形式（前法蘭安裝 / Front Flange Mounting），法蘭固定於氣壓缸前端蓋側，可直接承受推力負載，結構剛性佳，為標準 FB 安裝方式。錯誤選項解析
- ①
:此圖示為腳架式安裝（Foot Mounting），利用底座腳座以螺栓固定於機台平面，適用於需承受較大軸向負載的場合，並非 FB 安裝形式。 - ②
:此圖示為法蘭式安裝（Flange Mounting），以法蘭盤固定於側面或端面，適用於徑向空間受限之場合，與 FB 安裝形式不同。 - ③
:此圖示為耳軸式安裝（Trunnion Mounting），以兩側樞軸支撐使氣壓缸可擺動，適用於需角度調整之場合，非 FB 安裝形式。
Learning Tip
"FB（前法蘭安裝）與法蘭安裝易混淆，關鍵差異在於法蘭固定位置：FB 固定於前端蓋，後法蘭則固定於後端蓋。氣壓缸安裝形式選擇需考量負載方向、空間限制及是否需要擺動，實務上錯誤選型會導致密封件異常磨損與導桿偏磨。"
