Q110.

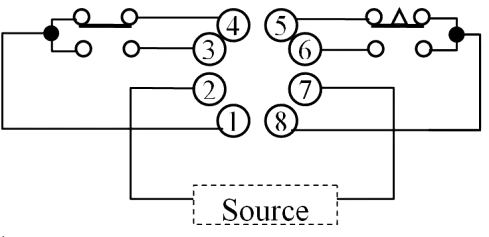

下圖要接延時ON/OFF 接點，該接用哪些端子？
氣壓 · 乙級 · 識圖與繪圖 · Q110
難易度分析
4 / 5
本題屬於複選題，要求考生必須同時區分瞬時接點與延時接點的端子編號，並正確辨識對應導通與斷開功能的端子組合，對接點編號的精準記憶與對照能力要求較高。
正確答案 (複選)：③, ④
- ③ 5,8:端子5為延時接點公共端（圖中△符號標示），端子8經端子7連接形成延時ON（NO）接點迴路，符合延時導通功能需求。
- ④ 6,8:端子6為延時常閉接點，與端子8構成延時OFF（NC）接點迴路，符合延時斷開功能需求。
錯誤選項解析
- ① 1,4:端子1為線圈電源端，端子4為瞬時接點的公共端，兩者組合無法構成延時接點迴路。
- ② 1,3:端子1為線圈電源端，端子3為瞬時常閉接點，此組合不具備延時功能。
Learning Tip
"延時繼電器的接點辨識關鍵在於圖中的三角形（△）符號，該符號代表延時功能。端子1-8為線圈電源，端子2-3-4為瞬時接點（無延時），端子5-6-7為延時接點。常考陷阱為混淆瞬時接點與延時接點的端子編號，實務接線時需確認延時方向（ON-delay或OFF-delay）及接點形式（NO或NC）。"
學員答題分佈
①1,40%
②1,30%
③5,80%
④6,80%
