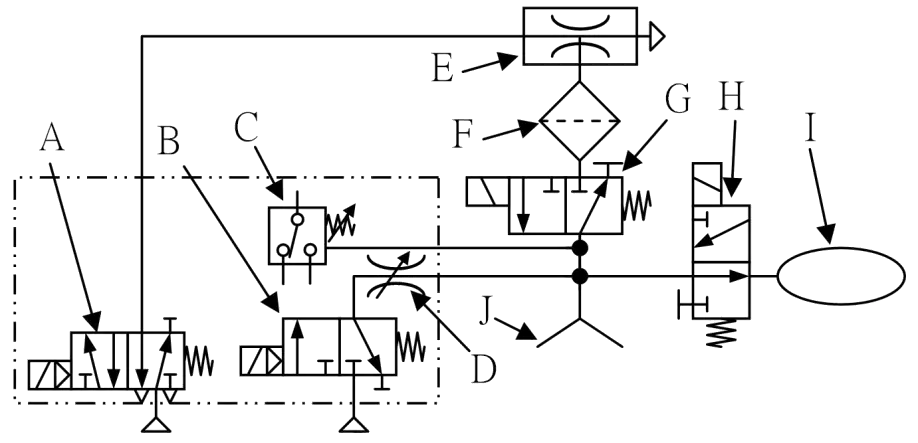

下圖為一套真空產生系統，可利用常壓空氣轉換為真空壓吸取物件，請問〝G〞閥件的名稱為何？ ①3/2 單邊常開型直動電磁閥 ②真空產生器 ③3/2 單邊常閉型直動電磁閥 ④真空過濾器。 137. (1) 下圖為一套真空產生系統，可利用常壓空氣轉換為真空壓吸取物件，請問〝H〞閥件的名稱為何？ ①3/2 單邊常開型直動電磁閥 ②真空產生器 ③3/2 單邊常閉型直動電磁閥 ④真空過濾器。 138. (1) 有關LB-ψ100×25×500 氣壓缸的敘述，何者正確？

氣壓 · 乙級 · 元件的認識 · Q136

控制該缸的移動速度，以排氣節流控制為主

氣壓缸內部有復歸彈簧

安裝氣壓缸的方式為耳軸型

該缸的缸徑ψ25、桿徑ψ100、行程為500 ㎜

3 / 5

本題考查對氣壓缸型號標準定義的掌握程度。考生需能準確識別安裝型式代號，並正確區分缸徑、桿徑與行程的數值順序，且需辨析雙動缸與單動缸的結構差異，其中包含數值位置對調的干擾選項。

③ 安裝氣壓缸的方式為耳軸型:LB 為 JIS 標準中耳軸型（Trunnion Type）安裝方式的代號，耳軸安裝允許氣壓缸在運動過程中繞軸心擺動，適用於需要角度調整的機構。

① 控制該缸的移動速度，以排氣節流控制為主:排氣節流控制雖為雙動缸常見的速度控制方式，但此敘述並非此題針對 LB 型氣壓缸型號識別的重點，且進氣節流在特定負載條件下也會使用，此選項偏離題意核心。
② 氣壓缸內部有復歸彈簧:LB 型（耳軸型）氣壓缸為雙動式設計，依靠兩側氣壓驅動活塞往復運動，內部並無復歸彈簧；單動缸才會配置彈簧作為復位機構。
④ 該缸的缸徑ψ25、桿徑ψ100、行程為500 ㎜:型號 LB-ψ100×25×500 的正確解讀為：缸徑 ψ100 mm、桿徑 ψ25 mm、行程 500 mm；此選項將缸徑與桿徑數值顛倒，屬於常見的數字混淆陷阱。
