Q84.

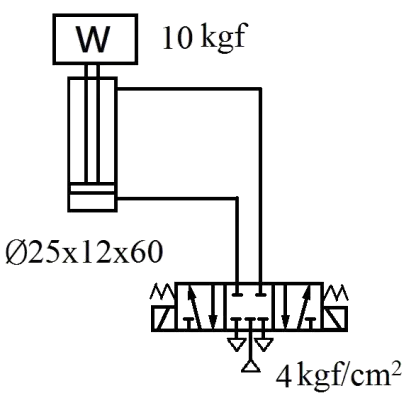

下圖中電磁閥消磁後，氣壓缸停止，請問在氣壓缸活塞側會產生多大背壓？
氣壓 · 乙級 · 設計 · Q84
難易度分析
4 / 5
本題屬於計算型題目，需將氣壓缸的結構參數（如面積比）與排氣阻力等複數概念結合，透過力平衡方程式推導出精確數值，而非單純的理論記憶，因此難度較高。
正確答案：②5.4
② 5.4:5.4 kgf/cm²G 為正確答案。當電磁閥消磁後，氣壓缸活塞側的氣體經節流閥或管路產生阻力，依據面積比與排氣側背壓原理，活塞側會形成約 5.4 kgf/cm²G 的背壓。
錯誤選項解析
- ① 4.6:4.6 kgf/cm²G 並非此迴路在電磁閥消磁後活塞側產生的背壓值，此數值低於實際計算結果。
- ③ 6:6 kgf/cm²G 通常為系統供氣壓力，而非活塞側產生的背壓值，背壓會因排氣阻力而略低於供氣壓。
- ④ 6.7 kgf/cm 2G:6.7 kgf/cm²G 高於系統供氣壓力，在正常氣壓迴路中活塞側背壓不可能超過供氣源壓力。
Learning Tip
"此題考電磁閥消磁後氣壓缸背壓計算。關鍵在於理解活塞兩側有效面積比與排氣節流產生的背壓效應。常考陷阱是將供氣壓力與背壓混淆，背壓必定低於供氣壓力，需依據力平衡方程式與排氣側阻力進行計算。"
學員答題分佈
①4.60%
②5.40%
③60%
④6.7 kgf/cm 2G0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
