Q157.

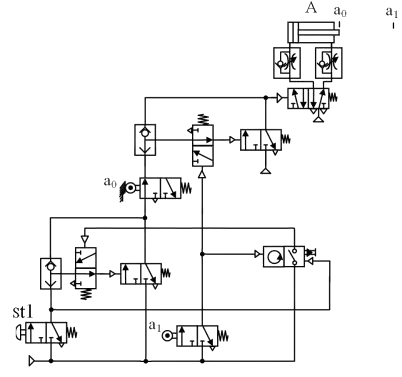

下圖氣壓迴路，在壓按一下st1 時，下列敘述何者正確？
氣壓 · 乙級 · 設計 · Q157
難易度分析
3 / 5
本題要求分析氣壓迴路圖，需精確區分控制元件的功能及其對氣壓缸停止位置的影響，選項中設置了控制條件與停止位置的干擾項，需具備對自動往復計數邏輯的準確掌握。
正確答案：④氣壓缸伸出、後退往復動作，在達到預定次數後，氣壓缸退回後限位置停止
④ 氣壓缸伸出、後退往復動作，在達到預定次數後，氣壓缸退回後限位置停止:按下 ST1 後，氣壓缸執行伸出/後退往復動作，由計數器累計循環次數，達到預設值後自動退回後限位置並停止，此為標準的自動往復計數停止迴路。
錯誤選項解析
- ① 氣壓缸伸出、後退往復動作一段時間後，才退回後限停止:此迴路使用計數器控制往復次數，而非時間繼電器控制動作時間，因此不會以「一段時間」作為停止條件。
- ② 氣壓缸伸出、後退往復動作，在達到預定次數後，氣壓缸伸出至前限位置停止:達到預定次數後，氣壓缸應退回後限位置（原點）停止，而非停留在前限位置。此為常見的停止位置混淆點。
- ③ 氣壓缸伸出、後退往復動作，在達到預定次數後，氣壓缸可於任意位置停止:迴路設計具有明確的定位停止功能，氣壓缸會退回後限位置停止，並非於任意位置停止。
Learning Tip
"本題核心考點為氣壓往復迴路結合計數控制與原位停止的設計邏輯。常考陷阱在於混淆「時間控制」與「次數控制」，以及停止位置是「前限」或「後限」。實務上，此類迴路常用於自動加工設備的定次數循環作業，確保工件完成指定次數後回到安全原點位置，符合自動化產線的安全與效率要求。"
