Q162.

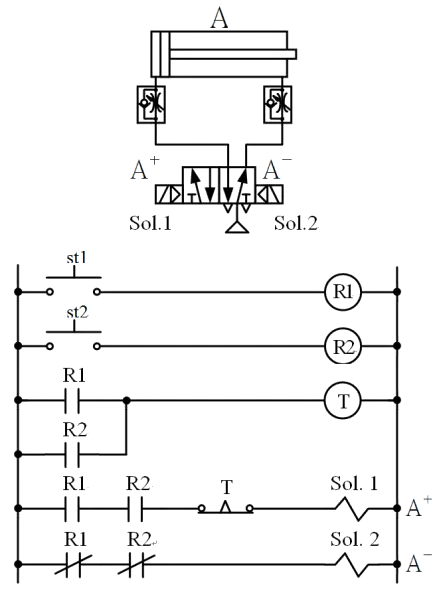

下圖電氣-氣壓迴路，在操作st1、st2 時，下列敘述何者正確？
氣壓 · 乙級 · 設計 · Q162
難易度分析
3 / 5
本題要求分析特定電氣-氣壓迴路的邏輯功能，考生需精準區分計時元件在安全迴路中是用於『限制時間差』而非『訊號延長』。選項中設計了關於操作便利性與單手操作的邏輯陷阱，需對雙手啟動安全機制有明確認知才能正確判斷。
正確答案：①限制st1、st2 操作之時間差
① 限制st1、st2 操作之時間差:此迴路中計時器 T 串接於 Sol.1 激磁迴路，需 R1 與 R2 同時動作後經計時器延遲才驅動 A+，其功能在於限制 st1 與 st2 操作之時間差，確保雙手按鈕需在計時器設定時間內同時按下，符合雙手操作安全迴路之設計原理。
錯誤選項解析
- ② 提升st1、st2 操作之容易性:加入計時器 T 反而增加操作條件限制，並非提升操作容易性；此設計目的為安全防護而非便利性，正確觀念應為透過時間差限制來防止單手誤觸操作。
- ③ 延長st1、st2 操作訊號之長度:計時器 T 在此迴路中作為延遲導通元件，用於控制 Sol.1 的激磁時機，而非延長操作訊號長度；訊號延長需使用自保持迴路或記憶閥來達成。
- ④ 方便st1、st2 可單手操作之可能性的功能:此迴路設計目的恰恰相反，是要求雙手同時操作 st1 與 st2，防止單手操作的可能性，屬於雙手安全啟動迴路之應用，而非方便單手操作。
Learning Tip
"雙手操作安全迴路為氣壓檢定常考題型，關鍵在於辨識計時器 T 串接於致動迴路中，用於確保操作者必須雙手同時按下按鈕（在計時器設定時間內），以防止單手誤觸造成危險。容易混淆的觀念：計時器在此是「限制時間差」而非「延長訊號」，且此設計目的為安全防護而非操作便利。實務上此類迴路常用於沖床、壓機等危險機械之安全啟動控制。"
