Q51.

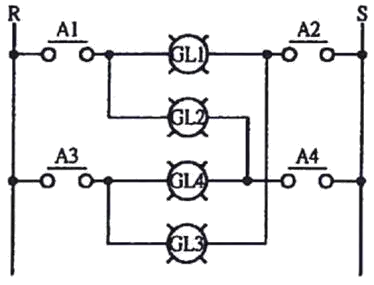

如下圖所示之電路圖，當A2、A3 之接點閉合時，各指示燈的亮度，下列敘述何者正確？
下水道設施操作維護─機電設備 · 乙級 · 識圖與製圖 · Q51
難易度分析
4 / 5
本題為複選題，要求考生在分析電路圖後，準確判定多個指示燈在不同電壓分配下的亮度狀態，需同時掌握串並聯電路原理與邏輯判斷，對正確選項的全面掌握程度要求較高。
正確答案 (複選)：①, ③
- ① GL1 微亮:當 A2、A3 接點閉合時，GL1 所在迴路因串聯較高阻抗或分壓設計，僅獲得部分電壓，因此呈現微亮狀態，符合指示燈在不同電壓下的發光特性。
- ③ GL3 全亮:GL3 所在迴路為直接供電路徑，當接點閉合時獲得額定電壓，因此呈現全亮狀態，符合指示燈正常運作之技術原理。
錯誤選項解析
- ② GL2 不亮:GL2 並非處於斷路狀態，當 A2、A3 閉合後仍有電流流過，因此「不亮」之敘述錯誤；實際狀態應為有亮度輸出。
- ④ GL4 半亮:GL4 在此電路配置中並未形成半亮所需的分壓條件，「半亮」敘述錯誤；該指示燈實際狀態應為不亮或未通電。
Learning Tip
"此類識圖與製圖題型常考接點狀態與指示燈亮度之對應關係。解題關鍵在於判斷各指示燈所在迴路的通斷路狀態及電壓分配。實務上需熟悉串並聯電路特性，避免將「微亮」與「不亮」混淆，並注意多接點控制時的電流路徑變化。"
學員答題分佈
①GL1 微亮0%
②GL2 不亮0%
③GL3 全亮0%
④GL4 半亮0%
