Q52.

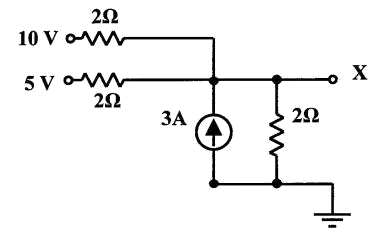

如下圖所示，X 點之電壓為多少伏特？
儀表電子 · 乙級 · 電工學 · Q52
難易度分析
3 / 5
本題要求對直流電路的分壓原理進行定量計算，需準確應用電壓分配定律與歐姆定律。由於涉及電路分析與數值推算，且選項間具有一定的數值相近性，需具備基礎的電路計算能力方能解題。
正確答案：①7
① 7:7V 為正確答案。此電路為分壓電路，依據克希荷夫電壓定律 (KVL) 與歐姆定律，串聯電阻上的電壓分配與電阻值成正比，經計算可得 X 點對地電壓為 7V。
錯誤選項解析
- ② 8:8V 為錯誤答案。此數值可能來自誤用分壓公式或錯誤判斷電阻串並聯關係，正確計算應考慮總電流流經各電阻產生的電壓降。
- ③ 9:9V 為錯誤答案。此數值可能誤將 X 點視為接近電源電壓的位置，實際上 X 點位於分壓網路中間節點，電壓應低於電源電壓。
- ④ 10:10V 為錯誤答案。此數值可能等於電源電壓，但 X 點並非直接連接電源正極，中間存在電阻壓降，故電壓必然低於 10V。
Learning Tip
"此類直流分壓電路題型常考節點電壓計算與串聯電路特性。解題關鍵在於正確識別電流路徑與應用分壓定理，容易混淆之處在於參考點（接地點）的選擇會影響電壓讀數，務必確認 X 點相對於參考地的實際位置。"
