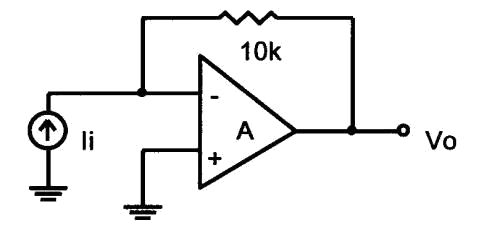

如下圖電路所示，其輸入電阻和輸出電阻各約為何？

儀表電子 · 乙級 · 電子學 · Q9

R i＝0Ω、Ro＝10kΩ

R i＝10kΩ、Ro＝0Ω

Ri＝10kΩ、Ro＝10kΩ

Ri＝0kΩ、Ro＝0Ω

2 / 5

本題考查對運算放大器電路輸入與輸出阻抗基本概念的理解，需準確區分外部組件電阻與理想元件特性的差異。

② R i＝10kΩ、Ro＝0Ω:此為運算放大器電路的典型特性：輸入電阻由輸入端串接電阻決定為 10kΩ；而理想運算放大器的輸出阻抗趨近於 0Ω，因負迴饋作用使輸出端呈現低阻抗電壓源特性。

① R i＝0Ω、Ro＝10kΩ:理想運算放大器的輸入電阻不會是 0Ω，因為輸入端通常串接有輸入電阻器（此題為 10kΩ），若 Ri＝0Ω 將造成輸入短路，不符合實際電路設計。
③ Ri＝10kΩ、Ro＝10kΩ:輸出電阻 Ro＝10kΩ 是錯誤的，理想運算放大器在負迴饋配置下，輸出阻抗應趨近於 0Ω，而非等於迴路中的電阻值。
④ Ri＝0kΩ、Ro＝0Ω:輸入電阻與輸出電阻同時為 0Ω 完全錯誤，輸入端必有限流電阻（10kΩ）存在，否則將導致電源短路而損毀元件。

"本題核心考點為運算放大器的輸入/輸出阻抗特性。理想運算放大器本身具有無限大輸入阻抗與零輸出阻抗，但在實際電路中，輸入阻抗由外部輸入電阻決定，而輸出阻抗因負迴饋作用仍維持接近 0Ω。常考陷阱為混淆運算放大器本身阻抗與整體電路阻抗的差異，需特別注意電路組態中各電阻的角色。"

①R i＝0Ω、Ro＝10kΩ0%

②R i＝10kΩ、Ro＝0Ω0%

③Ri＝10kΩ、Ro＝10kΩ0%

④Ri＝0kΩ、Ro＝0Ω0%
