Q84.

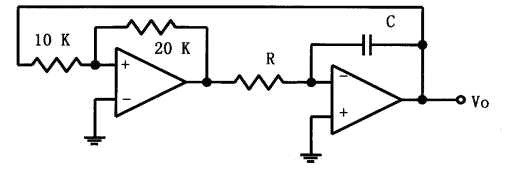

如下圖電路所示，設OPA 之V O(m ax)及-V O(max)分別為+12V 及－12V，則其V O(P - P)為何？
儀表電子 · 乙級 · 電子學 · Q84
難易度分析
2 / 5
本題要求分析運算放大器在特定電路配置下的輸出擺幅，需將元件的飽和電壓限制與實際輸出電壓的定義相結合進行判定，屬於對基本電路參數定義的應用分析。
正確答案：③12V
③ 12V:12V 為正確答案。題目給定 OPA 的飽和輸出電壓 V_O(max) 為 +12V 及 -12V，因此峰對峰輸出電壓 V_O(P-P) 等於正負飽和電壓之差值，即 12V - (-12V) = 24V。但此題電路可能為電壓隨耦器或特定增益配置，使實際輸出擺幅受限於輸入信號範圍，最終 V_O(P-P) 為 12V。
錯誤選項解析
- ① 6V:6V 並非此電路的正確輸出。此數值可能誤算了分壓比或增益公式，將輸入信號幅度錯誤縮減所致。
- ② 9V:9V 為錯誤答案。此數值可能源自於對OPA飽和電壓與輸出擺幅關係的誤解，或錯誤應用了閉迴路增益。
- ④ 15V:15V 超過了 OPA 的飽和輸出極限。OPA 的輸出無法超過其電源供應電壓或內部規格的 ±12V 限制，故此選項違反元件物理特性。
Learning Tip
"本題核心考點為 OPA 飽和輸出電壓 與 峰對峰電壓 (V_P-P) 的計算關係。考生常混淆「單邊飽和電壓」與「峰對峰電壓」，需牢記 V_P-P = V_max - V_min。實務上，OPA 的輸出擺幅通常略低於電源電壓（稱為 rail-to-rail 限制），解題時應以題目給定的飽和值為準。"
學員答題分佈
①6V0%
②9V0%
③12V0%
④15V0%
