Q19.

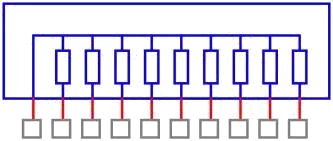

下圖為何種元件之符號？
電力電子 · 乙級 · 識圖與繪圖 · Q19
難易度分析
2 / 5
本題屬於基礎的元件符號辨識，僅需對標準電路圖標誌有正確的記憶即可解答，不涉及複雜的邏輯推論或計算過程。
正確答案：④排阻
④ 排阻:排阻（電阻網路）的符號以多個鋸齒狀或矩形並列，代表將多個電阻器封裝於單一元件中，常用於數位電路的上拉電阻或下拉電阻配置。
錯誤選項解析
- ① 電容:電容的電路符號為兩條平行直線（或一曲一直），代表兩導體間隔以介電質的結構，與圖中符號不符。
- ② 電晶體:電晶體（BJT 或 FET）的符號包含基極、集極、射極或閘極、汲極、源極等三端子結構，並帶有箭號標示電流方向，與圖示不同。
- ③ 積體電路:積體電路的符號通常以方框或三角形表示，並標註型號或功能名稱（如 555、OP 放大器等），非此圖所示。
Learning Tip
"本題考電子元件符號辨識，常見陷阱在於混淆排阻與單一電阻的符號差異。排阻特徵為多個電阻單元並列於一封裝內，圖形上會呈現重複的鋸齒結構；而單一電阻僅有一個鋸齒符號。實務上排阻廣泛應用於數位介面的阻抗匹配與訊號線端接，需熟悉 CNS 標準符號與 IEC 符號的對照。"
學員答題分佈
①電容0%
②電晶體0%
③積體電路0%
④排阻100%
