Q53.

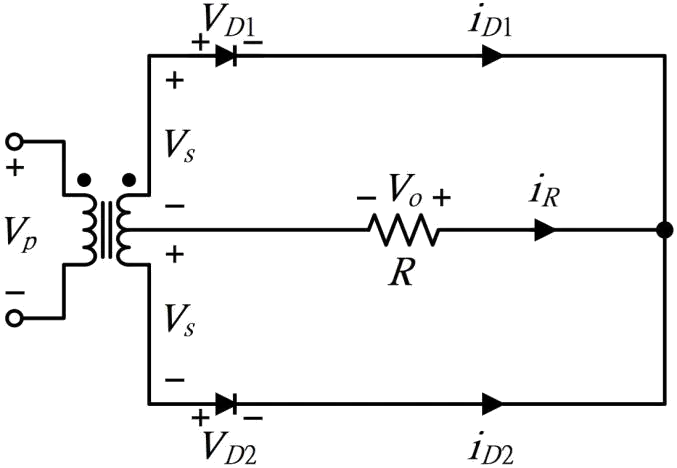

下圖所示電路中，若Vs=Vmsinωt，則iD 1 的波形為何？
電力電子 · 乙級 · 電力電子系統與應用 · Q53
難易度分析
2 / 5
本題要求考生將電路元件的導通特性與輸入信號的相位關係進行結合，判別特定的波形特徵。由於涉及基礎的元件特性分析與典型波形辨識，屬於基本概念應用題。
正確答案：①

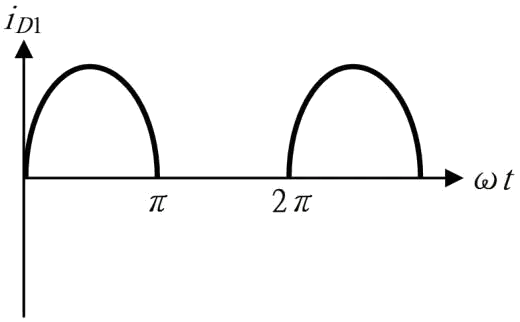

① :半波整流電路中，二極體僅在輸入交流電壓的正半週導通，因此二極體電流 iD1 的波形為間歇性的正半週脈衝，負半週時二極體處於逆向偏壓而截止，電流為零。
:半波整流電路中，二極體僅在輸入交流電壓的正半週導通，因此二極體電流 iD1 的波形為間歇性的正半週脈衝，負半週時二極體處於逆向偏壓而截止，電流為零。錯誤選項解析
- ②

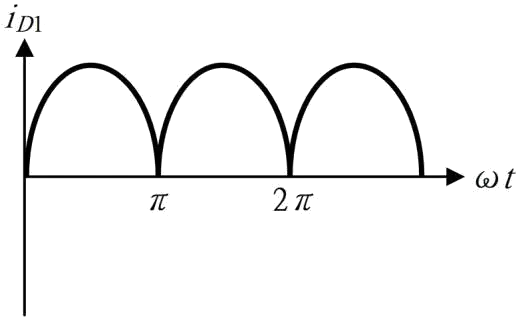

:此波形顯示全波整流特徵，但本電路為半波整流架構，二極體無法在負半週導通，故不會出現連續的正半週波形。 - ③

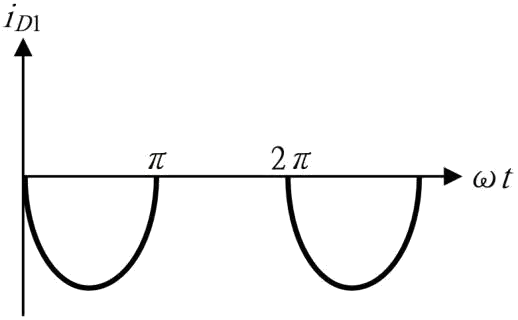

:此波形若呈現負半週導通特徵，則與單相二極體整流電路的工作原理不符，因二極體在順向偏壓（正半週）才會導通。 - ④

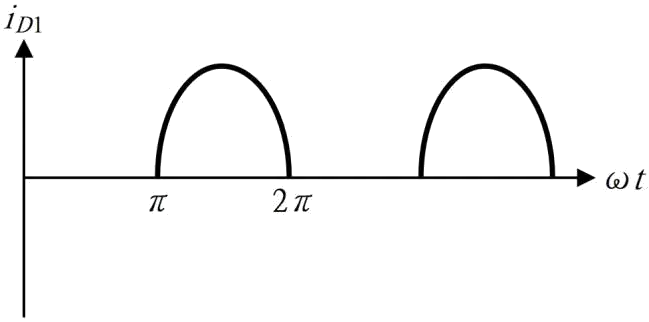

:此波形若為完整正弦波或直流波形，則忽略了二極體的單向導通特性，實際電路中二極體電流僅存在於正半週期間。
Learning Tip
"本題核心考點為半波整流電路之二極體導通特性。在單相半波整流中，二極體僅於電源電壓正半週時順向偏壓導通，負半週時逆向偏壓截止，因此電流波形為半週脈衝。常考陷阱包含混淆半波整流與全波整流的波形差異，以及誤認電感性負載會使電流波形產生延遲關斷現象。實務上需注意二極體的逆向回復時間與峰值逆向電壓(PIV)規格。"
