Q113.

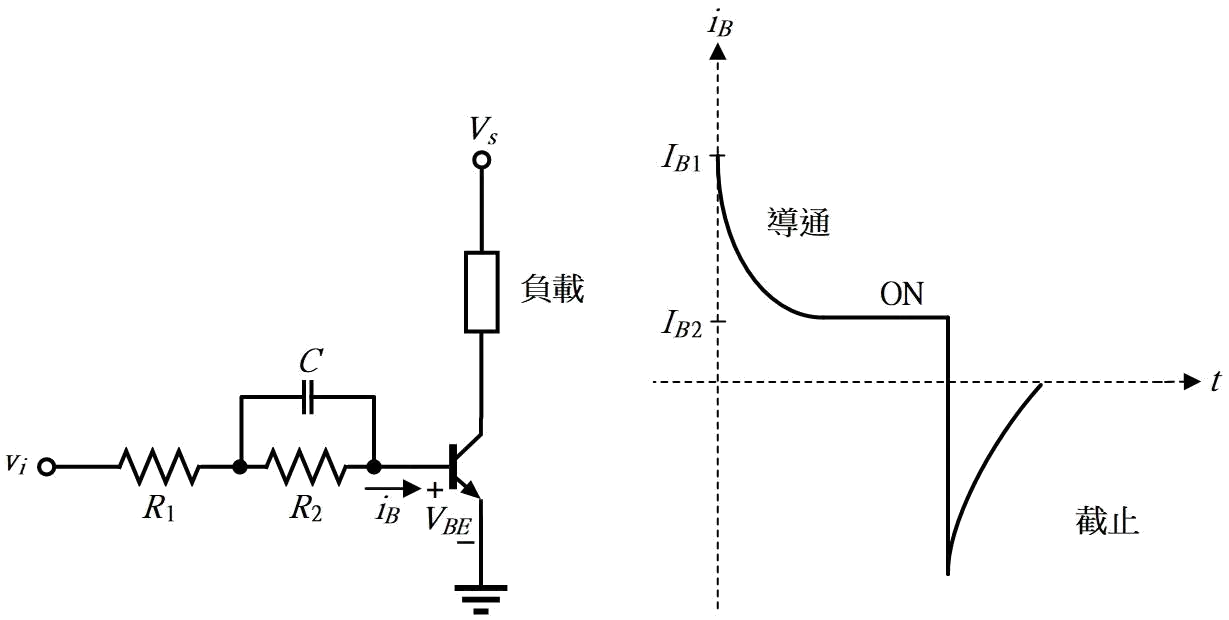

下圖為雙極性電晶體的驅動電路及基極電流，其中V BE 為飽和區的基極與射極電壓，則基極電流I B1 及I B2 為
電力電子 · 乙級 · 電力電子系統與應用 · Q113
難易度分析
4 / 5
本題涉及電路在瞬態與穩態兩種不同時間狀態下的分析，且採取複選形式，要求對兩種狀態的等效電路及電流公式均有精確掌握，對判別正確性之要求較高。
正確答案 (複選)：②, ④
- ②
:此公式正確。I_B2 為穩態導通電流，此時電容 C 已充電完畢視為開路，基極電流流經 R₁ 與 R₂ 串聯，故分母為 R₁ + R₂。 - ④
:此公式正確。I_B1 為導通瞬間的峰值基極電流，此時電容 C 視為短路（瞬態等效），電流僅通過 R₁，故分母為 R₁。
錯誤選項解析
- ①
:此公式將 I_B1 的分母誤寫為 R₂，實際上導通瞬間電容 C 視為短路，電流僅流經 R₁，分母應為 R₁ 而非 R₂。 - ③
:此公式將 I_B2 的分母誤寫為僅 R₁，忽略了穩態時電容開路後 R₂ 仍串聯在基極迴路中，正確分母應為 R₁ + R₂。
Learning Tip
"本題考點為 BJT 驅動電路中加速電容 C 的瞬態與穩態行為。導通瞬間電容視為短路，電流最大（I_B1 加速導通、減少切換損失）；穩態後電容視為開路，電流降至 I_B2 維持飽和。常考陷阱為混淆瞬態與穩態的等效電阻，切記：瞬態看電容短路、穩態看電容開路。"
