Q19.

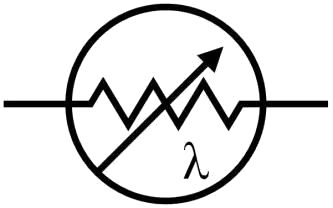

下圖之符號為何種元件？
數位電子 · 乙級 · 電機電子識圖 · Q19
難易度分析
3 / 5
此題屬於複選題型，要求考生精確辨識電路符號並找出所有符合的元件名稱。選項中包含性質相似但感應原理不同的元件（如溫度感應與光感應），考生需具備辨別符號細微差異（如箭頭或光線標記）的能力，且需掌握同義術語的對應關係，難度較單一判斷更高。
正確答案 (複選)：②, ④
- ② 光敏電阻:光敏電阻 的電路符號特徵為電阻符號外圍帶有指向中心的箭頭或光線標記，代表其電阻值會隨入射光強度而改變，符合題目圖示。
- ④ Photocell:Photocell（光電池/光敏電阻） 與光敏電阻為同義詞，皆指利用光電效應使電阻隨光照強度變化的元件，電路符號與題目圖示一致。
錯誤選項解析
- ① Thermistor:Thermistor（熱敏電阻） 是隨溫度變化而改變電阻值的元件，其電路符號通常帶有溫度相關標記，與題目圖示的光感應符號不符。
- ③ NTC 型溫度電阻:NTC 型溫度電阻 屬於熱敏電阻的一種，具有負溫度係數特性（溫度升高電阻下降），其符號與溫度相關，而非光感應元件。
Learning Tip
"本題核心考點為光敏元件與熱敏元件的電路符號辨識。光敏電阻（Photoresistor/Photocell） 的符號特徵是帶有光線或箭頭標記，而 Thermistor（熱敏電阻） 則帶有溫度相關標記。實務上需注意 Photocell 一詞在不同情境可能指光敏電阻或太陽能電池，但在識圖題中通常等同於 LDR（Light Dependent Resistor），切勿與 NTC/PTC 等溫度感應元件混淆。"
學員答題分佈
①Thermistor0%
②光敏電阻0%
③NTC 型溫度電阻0%
④Photocell0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
