CK 信號經由下列哪些電路後，可適用於正緣觸發？
數位電子 · 乙級 · 數位邏輯設計 · Q102
難易度分析
4 / 5
此題屬於複選題型，要求考生不僅要理解 RC 電路在信號處理中的功能差異，還必須精確辨識邏輯閘（如 AND 閘與 NOR 閘）與反相器組合後的觸發特性。由於題目包含電路結構圖，考生需要透過視覺判讀來區分正緣與負緣觸發的邏輯配置，具備一定的理論應用與圖形分析難度。
正確答案 (複選)：②, ③
- ② 合理RC 值之微分電路:微分電路在合理 RC 值下，能於 CK 信號的上升緣與下降緣產生正負窄脈衝，其中正脈衝可用於正緣觸發。
- ③

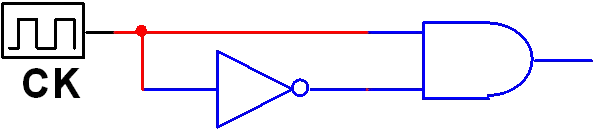

:此電路為 CK 信號直接輸入 AND 閘一端，另一端經反相器後輸入，利用閘極傳播延遲在上升緣瞬間產生窄正脈衝，實現正緣觸發。
錯誤選項解析
- ① 合理RC 值之積分電路:積分電路會將方波信號平滑化，使邊緣變得圓滑，無法產生用於觸發的窄脈衝，因此不適用於正緣觸發。
- ④

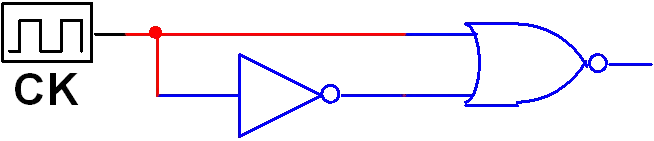

:此電路為 CK 信號輸入 NOR 閘一端，另一端經反相器後輸入，此配置會在下降緣瞬間產生窄脈衝，屬於負緣觸發電路而非正緣觸發。
Learning Tip
"正緣觸發的關鍵在於產生僅於上升緣出現的窄脈衝。微分電路與AND 閘加反相器（利用傳播延遲）是兩種常見實現方式。常考陷阱為混淆 NOR 閘配置（負緣觸發）與 AND 閘配置（正緣觸發），需仔細辨識邏輯閘類型。"
