Q60.

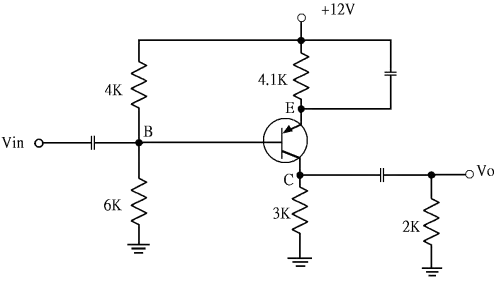

有關下圖電路的敘述，下列哪一個是正確的？
電腦硬體裝修 · 乙級 · 裝修及控制應用 · Q60
難易度分析
4 / 5
此題需要考生不僅要能辨識電路組態，還必須具備分析直流偏壓與交流小訊號模型的綜合能力。選項涵蓋了組態判斷、直流電壓值、電流值以及電壓增益等多個維度，考生必須依序完成直流靜態工作點分析與交流增益公式計算，才能判別正確選項，具有一定的計算與邏輯推演難度。
正確答案：④從Vin 到Vo 的電壓放大率約為48
④ 從Vin 到Vo 的電壓放大率約為48:共射極放大電路的電壓增益 Av ≈ -Rc/re'，其中 re' 為射極交流動態電阻（re' ≈ 26mV/IE）。依電路元件參數計算，從 Vin 到 Vo 的電壓放大率約為48倍，符合共射極組態具有高電壓增益的特性。
錯誤選項解析
- ① 這是一個共集極放大電路:此電路為共射極放大電路而非共集極放大電路。共射極組態的輸入訊號加在基極，輸出從集極取出，射極為交流接地的共用端，具有電壓放大能力。
- ② B 點的直流電壓為+4.8V:B點（基極）的直流偏壓電位需由分壓偏壓網路計算，實際值並非+4.8V。正確計算應考慮分壓電阻比值與VBE壓降（約0.7V）來求得基極直流工作點。
- ③ 集極電流Ic 約為1.76mA:集極電流 Ic 的實際值並非1.76mA。應由射極電壓 VE = VB - VBE 求得射極電流 IE，再近似為 Ic ≈ IE，需依電路中實際電阻值重新計算靜態工作點（Q點）。
Learning Tip
"此題考BJT三種基本放大電路組態的辨識與分析。共射極具電壓放大、共集極具電流放大（射極隨耦器）、共基極具高頻特性。解題關鍵在於先確認交流接地端判斷組態，再依直流偏壓分析→交流小訊號模型順序計算。注意電壓增益公式 Av ≈ -Rc/re' 與分壓偏壓電路計算為常考重點，勿將三種組態的增益特性混淆。"
學員答題分佈
①這是一個共集極放大電路0%
②B 點的直流電壓為+4.8V0%
③集極電流Ic 約為1.76mA0%
④從Vin 到Vo 的電壓放大率約為480%
