Q6.

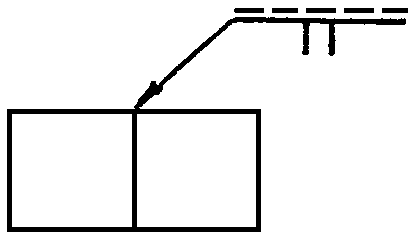

如下圖所示，其銲接之位置及接頭型式為
工業用管配管 · 乙級 · 施工圖說 · Q6
難易度分析
2 / 5
本題考查焊接符號的基本定義，要求考生能準確區分基準線位置所代表的焊接側以及對應的接頭型式，屬於基礎概念的直接應用。
正確答案：①箭頭邊之Ｉ型對接
① 箭頭邊之Ｉ型對接:銲接符號中箭頭所指的一邊稱為箭頭邊，而符號繪製於基準線下方時表示銲接位置在箭頭邊側。I型對接（Square Groove）接頭適用於薄板銲接，兩工件端面直接對合，無需開槽加工，符號以無任何槽形符號表示。
錯誤選項解析
- ② 箭頭對邊Ｉ型對接:若銲接位置在箭頭對邊（非箭頭邊），則槽形符號應繪製於基準線的上方。本題符號位於基準線下方，故應為箭頭邊而非箭頭對邊。
- ③ 箭頭邊之Ｖ型對接:V型對接（V-Groove）的銲接符號應在基準線上標示「V」形符號，代表工件邊緣需加工成V形斜面。本題圖示為I型（無槽形符號），並非V型對接。
- ④ 箭頭對邊之Ｖ型對接:此選項同時在銲接位置（箭頭對邊錯誤）與接頭型式（V型錯誤）兩方面均有誤。正確的判讀應為箭頭邊之I型對接。
Learning Tip
"銲接符號判讀為管配管施工圖說的核心考點。關鍵在於：(1) 符號在基準線下方＝箭頭邊，在上方＝箭頭對邊；(2) I型對接無槽形符號，V型對接標「V」，U型對接標「U」，X型對接標「X」。實務上I型對接僅適用於板厚約3mm以下之薄板，超過此厚度需開槽以確保銲透率，常考陷阱為混淆基準線上下位置與槽形符號的對應關係。"
