Q58.
下列哪一個是釋壓閥的管線符號？
工業用管配管 · 乙級 · 施工圖說 · Q58
難易度分析
2 / 5
本題考查對特定管線標準符號的辨識能力，需能準確區分多種功能相似或外觀相近的閥門圖形特徵，屬於基礎概念的記憶與應用。
正確答案：②

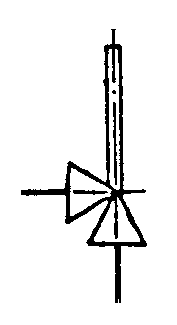

② :此符號為釋壓閥（Relief Valve）的標準管線圖示，特徵為三角形閥體連接垂直排放管路，當系統壓力超過設定值時自動開啟排放，保護管線與設備安全。
:此符號為釋壓閥（Relief Valve）的標準管線圖示，特徵為三角形閥體連接垂直排放管路，當系統壓力超過設定值時自動開啟排放，保護管線與設備安全。錯誤選項解析
- ①
:此符號為止回閥（Check Valve）的管線圖示，特徵為兩個相對的三角形上方帶有閥蓋結構，用於防止流體逆流，不具備釋壓功能。 - ③
:此符號為閘閥（Gate Valve）的管線圖示，特徵為X形閥體上方帶有T型手輪，用於管線的啟閉控制而非壓力釋放。 - ④
:此符號為球閥（Globe Valve）的管線圖示，特徵為X形閥體上方帶有圓頂形閥蓋，主要用於流量調節，不具釋壓功能。
Learning Tip
"釋壓閥與安全閥在管線符號上相似，皆用於壓力保護，但釋壓閥多用於液體系統、安全閥多用於氣體系統。常考陷阱為將止回閥（防逆流）與釋壓閥（超壓保護）混淆，辨識關鍵在於：釋壓閥符號必有垂直排放管路的結構特徵。"
