Q13.

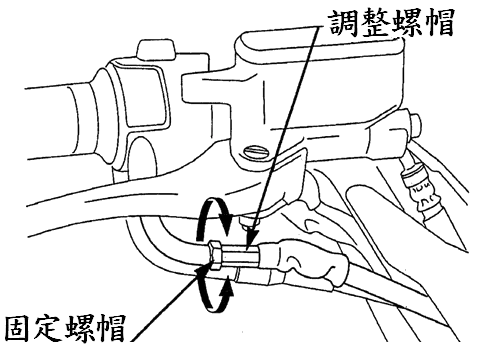

有關服務手冊記載之圖示，下列何者正確？
機器腳踏車修護 · 乙級 · 服務態度、使用服務資料、定期保養 · Q13
難易度分析
3 / 5
本題要求考生具備將服務手冊中的技術圖示與正確術語相對應的能力。選項中設計了多個相似的調整項目以增加干擾，考驗考生是否能精準區分不同機械系統的構造特徵。
正確答案：③調整節流閥游隙
③ 調整節流閥游隙:節流閥游隙（油門鋼索自由行程）調整是定期保養項目之一，標準值通常為 2~6mm，圖示即為節流閥鋼索調整螺母之結構。
錯誤選項解析
- ① 調整煞車間隙鬆緊:煞車間隙調整主要針對煞車蹄片與煞車鼓之間的距離進行設定，與圖示中節流閥鋼索的調整結構無關。
- ② 調整煞車游隙:煞車游隙是指煞車拉桿的自由行程，調整位置位於煞車手柄或煞車踏板處，並非節流閥總成。
- ④ 調整拉桿游隙:拉桿游隙並非標準術語，服務手冊中無此調整項目，此為混淆用詞。
Learning Tip
"本題考服務手冊圖示判讀，常考陷阱為將節流閥游隙與煞車游隙混淆。實務上，油門鋼索自由行程過大會導致油門反應遲鈍，過小則可能造成節流閥無法完全歸位，引發引擎怠速不穩之問題。建議熟悉各系統調整部位之標準圖示與對應名詞。"
學員答題分佈
①調整煞車間隙鬆緊0%
②調整煞車游隙0%
③調整節流閥游隙0%
④調整拉桿游隙0%
