Q30.

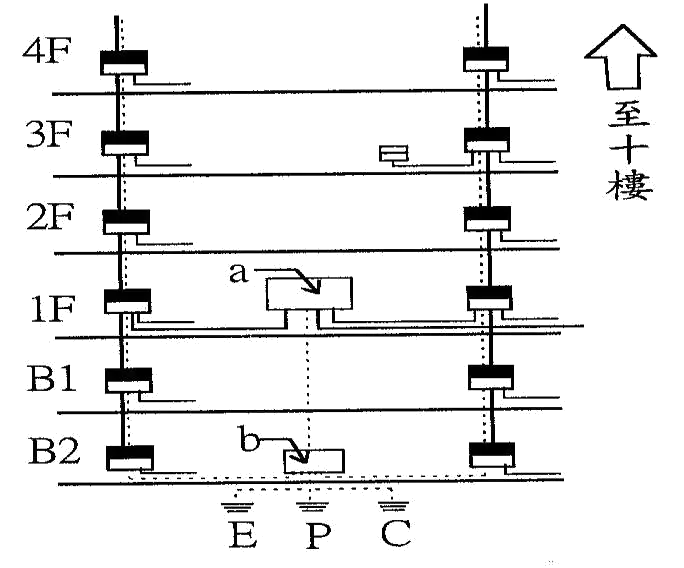

下圖為一建築物電信管線接地系統圖，在一般情況下
通信技術(電信線路) · 乙級 · 線路工程 · Q30
難易度分析
2 / 5
本題需考生能正確辨識電信接地系統圖中設備的符號與配置位置。由於涉及基礎名詞的對應與定義，只要掌握電信設備標準配置即可解答，不具備高度複雜的推論過程。
正確答案：③a 為MDF，b 為總接地箱
③ a 為MDF，b 為總接地箱:a 為 MDF（主配線架），是建築物內電信線路的總配線設備，負責內外線路的跳接與管理；b 為總接地箱，用於將電信設備接地系統連接至建築物接地電極，符合 CNS 電信設備接地規範 之要求。
錯誤選項解析
- ① a 為主配線箱，b為總接地箱:主配線箱與 MDF 為不同概念，MDF 全稱為 Main Distribution Frame（主配線架），是電信線路對外與對內線路的配線中心，而非主配線箱。此選項名詞使用錯誤。
- ② a 為總接地箱，b 為MDF:此選項將 a 與 b 的身份顛倒。在建築物電信管線接地系統中，MDF 應位於線路匯集處作為配線核心，總接地箱 則為接地匯流排連接點，兩者位置不可互換。
- ④ a為總接地箱，b 為主配線箱:此選項同樣將 MDF 與 總接地箱 的位置顛倒，且使用「主配線箱」一詞而非正確的 MDF 專有名詞，與標準電信管線接地系統圖示不符。
Learning Tip
"此類題型常考 MDF（主配線架） 與 總接地箱 在接地系統圖中的識別。請注意 MDF 是線路配線的核心設備，而 總接地箱 是接地系統的匯流點，兩者在系統圖中的符號與位置不同。實務上，電信設備接地電阻須符合 CNS 規定（通常 10Ω 以下），且接地線應盡量短直以減少阻抗。"
學員答題分佈
①a 為主配線箱，b為總接地箱0%
②a 為總接地箱，b 為MDF0%
③a 為MDF，b 為總接地箱0%
④a為總接地箱，b 為主配線箱0%
