Q25.

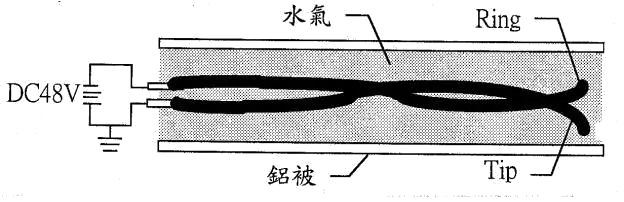

下圖為在長時間滲水的FS-STP 電纜內數百對心線中的一對，而且水氣滲透絕緣層，今用三用表測量其Tip 和外被鋁帶之間，則
通信技術(電信線路) · 乙級 · 纜線障礙查測 · Q25
難易度分析
3 / 5
此題要求考生能精確區分線路正常工作電壓與絕緣層劣化後產生的漏電現象，並在多個相似的電氣狀態選項中做出正確判斷，具有一定的概念辨析度。
正確答案：③有一甚小的電位差
③ 有一甚小的電位差:水氣滲透絕緣層會產生漏電流路徑，但因絕緣材料仍具部分阻抗，故Tip與鋁帶間僅形成甚小的電位差（通常為毫伏等級）。
錯誤選項解析
- ① 呈短路:Tip與鋁帶間並非短路狀態，因水氣僅造成絕緣層劣化而非完全導通，兩者間仍保有部分絕緣阻抗。
- ② 無電流流通:仍有微小電流流通，因滲水使絕緣電阻下降，形成漏電路徑，故非完全無電流。
- ④ 有48VDC:48VDC為電信局供應之線路電壓，存在於Tip與Ring間，而非Tip與接地鋁帶之間；鋁帶為遮蔽接地層，對地電位接近零。
Learning Tip
"本題核心考點為FS-STP電纜滲水後的絕緣劣化現象。需區分Tip-Ring間電壓（48VDC）與Tip-鋁帶間電位差的差異：鋁帶為遮蔽接地層，滲水僅造成絕緣電阻降低而形成微小漏電電位差，非短路也非無電流。實務上常考絕緣電阻測試與障礙類型判讀（短路、斷線、混線、接地），切勿混淆各類障礙特徵。"
學員答題分佈
①呈短路0%
②無電流流通0%
③有一甚小的電位差0%
④有48VDC0%
