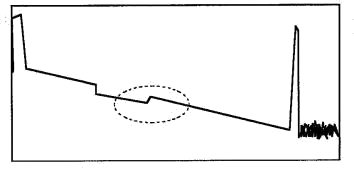

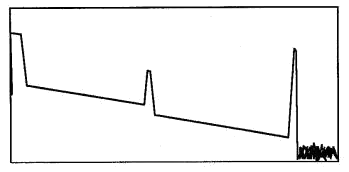

下圖為一OTDR 量測波形，圖中虛線部代表 ①幫電器 ②兩模場直徑不同的光纖接續點 ③光信號繞射點 ④浸水點 。 49. (1) 下圖為OTDR 所量測的圖形，較合理的解讀是 ①整段光纖中有連接器接點 ②整段光纖都用熔接 ③此光纖已斷成兩節 ④此光纖前半段為單模態光纖，後半段為多模態光纖 。 50. (3) 欲測量某一光纖通信系統內任一點之光功率，必須先知道

錯誤選項解析

• ① 光纖之接續損失:光纖接續損失影響的是訊號傳輸過程中的衰減量，與量測光功率時所需設定的儀器參數無直接關聯。量測光功率前無需預先知道接續損失數值。
• ③ 該系統所用之光波長:光波長雖會影響光功率計的校準讀值，但此題核心在於理解系統整體規格。僅知道波長並不足以完整評估系統內任一點的功率是否符合頻寬設計需求。
• ④ 頻道數:頻道數屬於多工系統的通道配置參數，與單一量測點的光功率讀值無直接關係。量測光功率時無需考量頻道數量。
