Q23.

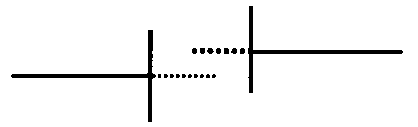

下圖所示為
工程泵(幫浦)類檢修 · 乙級 · 對心 · Q23
難易度分析
2 / 5
本題需要透過觀察圖示的量測手法，區分徑向量測與軸向量測所代表的偏差類型，屬於對機械對心基本定義與量測特徵的辨識題。
正確答案：①平行偏差
① 平行偏差:平行偏差（又稱偏移偏差）指兩軸中心線互相平行但不在同一軸線上，圖中顯示的對心量測方式正是用於檢測兩聯軸器端面的徑向偏移量，符合平行偏差的判定特徵。
錯誤選項解析
- ② 角度偏差:角度偏差是指兩軸中心線相交成一定角度，量測時應使用軸向間隙法檢測聯軸器端面的開口差，與圖中所示的徑向量測方式不符。
- ③ 平行與角度偏差:平行與角度偏差同時存在時需分別進行徑向與軸向兩項量測，圖中僅顯示單一方向的徑向偏差量測，無法判定同時存在兩種偏差。
- ④ 不偏差:不偏差表示兩軸已達成完美對心狀態，但圖中明確呈現偏差量測的情境，故不成立。
Learning Tip
"對心（軸對準）是泵類檢修的核心技能，常見考點為區分平行偏差（徑向偏移）與角度偏差（端面開口差）的量測方法。實務上應先修正角度偏差再修正平行偏差，且最終容許值通常需控制在 0.05mm 以內，操作時務必考慮熱膨脹補正因素。"
學員答題分佈
①平行偏差0%
②角度偏差0%
③平行與角度偏差0%
④不偏差0%
