Q96.

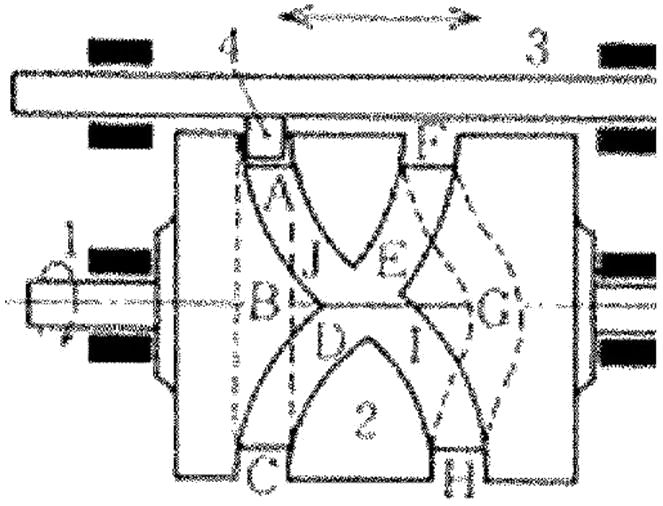

如圖為圓柱型凸輪。從動板3 可依溝槽輪廓依字母序A 至J 而左右移動，其可移動的最大行程為
機電整合 · 乙級 · 自動化機械元件的應用及設計 · Q96
難易度分析
3 / 5
本題要求辨識圓柱型凸輪機構中從動件的有效位移範圍。由於必須區分靜止區與實際升程區段，考生需具備精確判讀凸輪輪廓圖與軸向位移定義的能力，屬於需要理解特定機械元件運動特性的概念應用題。
正確答案：②B 至G
② B 至G:B 至 G 為正確答案。在圓柱型凸輪機構中，最大行程（stroke）定義為從動件在軸向的兩個極端位置之間的距離，B 為升程起始點，G 為升程終點，此軸向距離即為從動板的有效最大行程。
錯誤選項解析
- ① A 至F:A 至 F 並非最大行程。A 點通常為凸輪溝槽的靜止區（dwell）起始位置，從動件尚未開始位移，因此 A 至 F 不能代表有效行程。
- ③ C 至H:C 至 H 並非最大行程。C 點已進入升程區段中間位置，H 點則可能已進入回程（return）區段，此區間無法涵蓋完整的從動件位移範圍。
- ④ D 至I 的軸向距離:D 至 I 並非最大行程。D 點接近升程中段，I 點已接近靜止區，此區間僅涵蓋部分行程，無法代表從動板的最大軸向位移量。
Learning Tip
"本題核心考點為圓柱型凸輪從動件行程的判讀。關鍵在於辨識溝槽輪廓中的升程區段與靜止區（dwell）：最大行程應取升程起點至升程終點的軸向距離，而非溝槽的起訖字母。實務設計上，靜止區用於讓從動件保持定位，不產生位移，常考陷阱是將溝槽端點誤認為行程端點。"
