Q127.

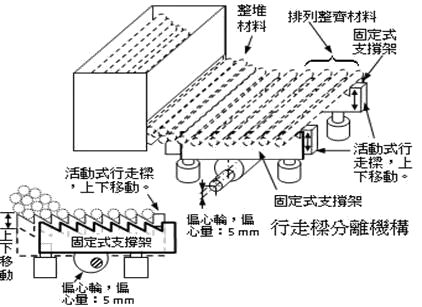

如圖所示，有一行走樑分離機構，若主動偏心輪驅動活動式行走樑，下列敘述何者為真？偏心輪之偏心量為5 ㎜，在偏心輪轉動1 圈時，則活動式行走樑作上下方向的移動，則整堆材料整列為
機電整合 · 乙級 · 自動化機械元件的應用及設計 · Q127
難易度分析
2 / 5
本題要求分析特定機械機構的運動軌跡與位移方向，需將旋轉運動與直線運動的合成結果與實際材料移送方向進行關聯，屬於對基礎機構原理的應用分析。
正確答案：②一步一步地往右移動
② 一步一步地往右移動:偏心輪轉動一圈時，透過橢圓運動軌跡轉換為行走樑的往復運動，使整堆材料依設計方向一步一步地往右移動，此為行走樑分離機構的标准送料模式。
錯誤選項解析
- ① 一步一步地往左移動:行走樑分離機構的運動方向由偏心輪的相位與機構幾何配置決定，此機構設計為使材料往右側逐步移送，而非往左移動。
- ③ 隨著行走樑原地上下移動:行走樑雖有上下方向移動，但並非僅原地上下，而是結合水平位移分量形成橢圓形運動軌跡，才能實現材料的逐步分離與移送。
- ④ 隨機移動:偏心輪驅動機構的運動軌跡為確定性之橢圓路徑，材料移送方向固定且可預測，絕非隨機移動。
Learning Tip
"本題核心考點為行走樑分離機構的運動原理。偏心輪的偏心量決定行走樑的上下行程，而機構的整體運動軌跡為橢圓形，使材料產生單向逐步移送的效果。常考陷阱在於誤認為行走樑僅作純上下運動，實際上必須理解其合成運動軌跡包含水平分量，才能正確判斷材料的移送方向。實務設計時需確認偏心輪安裝相位以決定送料方向。"
學員答題分佈
①一步一步地往左移動0%
②一步一步地往右移動0%
③隨著行走樑原地上下移動0%
④隨機移動0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
相似類型題目
有一行走樑分離機構，若主動偏心輪驅動活動式行走樑，可將整堆的細長
有一行走樑分離機構，若主動偏心輪驅動活動式行走樑，偏心輪之偏心量為5 ㎜，在偏心輪轉動1 圈時，則活動式行走樑上下的移動量為
下列何者無法做為旋轉分度機構？
如下圖為圓柱型凸輪。當溝槽輪廓從C、D、E 至F 時，從動板3 的行程為

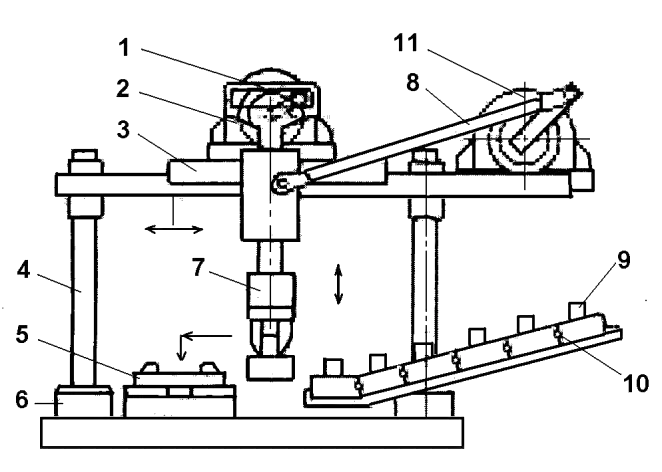

如下圖為一取放裝置。控制滑塊3 做左右直線運動的是 ①迴轉驅動器11與搖桿8 所組成曲柄機構單元 ②迴轉驅動器11 與搖桿8 所組成曲柄機構單元及支架4 ③迴轉驅動器11 與推桿2 所組成曲柄機構單元 ④迴轉驅動器11 與推桿2 所組成曲柄機構單元及支架4 。
