Q44.

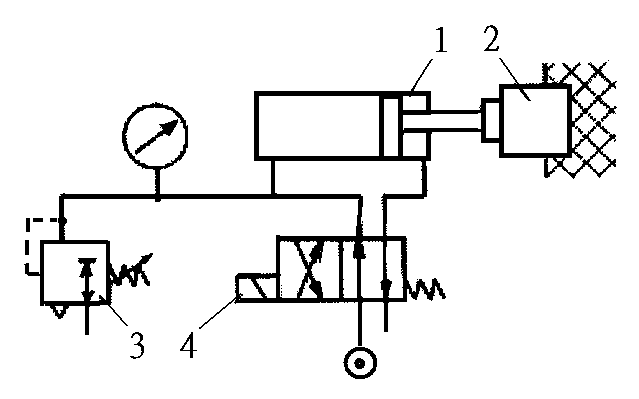

如下圖氣壓迴路。當電磁閥4 激磁,氣壓缸1 放鬆工件2,供給4 的壓力為6 bar,其排氣口不接任何元件,調壓閥3 調整的壓力是3 bar,則壓力表讀出的壓力是機電整合 乙級 氣壓、油壓系統、迴路設計 第 44 題 題目 圖片

機電整合 · 乙級 · 氣壓、油壓系統、迴路設計 · Q44

難易度分析

3 / 5

此題需要正確分析氣壓迴路中壓力表的安裝位置,並區分供氣側與排氣側的壓力差異。由於涉及元件狀態切換後的壓力流向推論,且需考量實際管路中的壓力損失現象,而非單純套用設定數值,因此具有一定的分析難度。

正確答案:③小於3 bar 且大於0 bar

③ 小於3 bar 且大於0 bar:當電磁閥激磁切換至排氣位置時,氣壓缸內的壓縮空氣經排氣口直接排入大氣,壓力表位於排氣側管路,因排氣過程存在管路阻力與節流效應,實際讀數會呈現介於 3 bar 與 0 bar 之間的過渡壓力。

錯誤選項解析

  • ① 3 bar:調壓閥設定為 3 bar 僅代表其下游供氣側的壓力上限,但壓力表安裝於排氣側,此時排氣口未接任何元件而直接通大氣,故壓力不會維持在 3 bar。
  • ② 6 bar:供給壓力 6 bar為電磁閥上游的供氣源壓力,當電磁閥切換至排氣位置時,壓力表位於排氣迴路,與 6 bar 供氣側隔離,因此讀數不可能為 6 bar。
  • ④ 大於3 bar 且小於6 bar:排氣側直接通大氣,壓力不可能高於調壓閥設定的 3 bar,更不可能接近供氣側的 6 bar,此選項混淆了供氣側壓力與排氣側壓力的測量位置。
Learning Tip

"此類題型常考壓力表安裝位置與實際測量壓力的對應關係。關鍵在於辨識壓力表位於供氣側還是排氣側:若位於排氣側且排氣口直接通大氣,則讀數反映的是排氣過程的背壓,通常介於調壓閥設定壓力與大氣壓力(0 bar)之間。實務上需注意調壓閥僅控制下游供氣壓力,不影響排氣迴路的壓力讀數,且電磁閥切換位置決定了氣流方向與壓力表的測量點。"
