Q63.

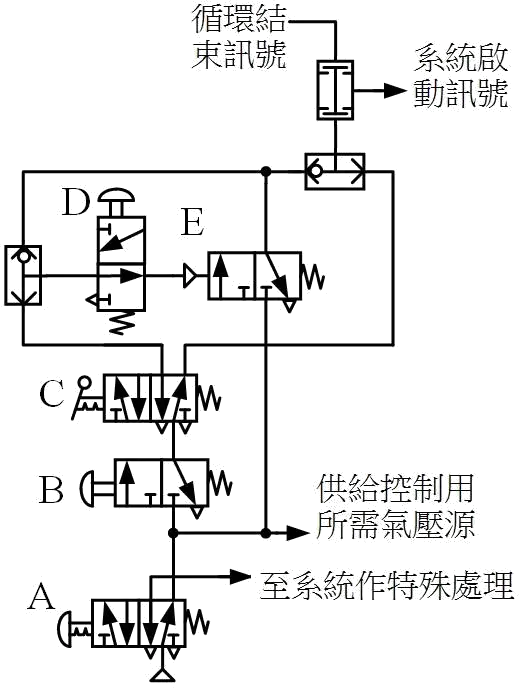

如下圖純氣壓迴路，閥件A 作為系統 ①單一或連續不同模式選擇 ②啟動系統運轉 ③緊急停止 ④停止系統運轉 之功能操作用。
64. (2) 如下圖純氣壓迴路，閥件B 作為系統 ①單一或連續不同模式選擇 ②啟動系統運轉 ③緊急停止 ④停止系統運轉 之功能操作用。
65. (1) 如下圖純氣壓迴路，閥件C 作為系統
機電整合 · 乙級 · 氣壓、油壓系統、迴路設計 · Q63
難易度分析
2 / 5
本題考查對氣壓迴路中特定功能元件的辨識能力，屬於基礎定義的對應問題，無需複雜的邏輯推論即可判定。
正確答案：③緊急停止
③ 緊急停止:閥件C在純氣壓迴路中作為緊急停止裝置，通常採用常閉式按鈕閥或蘑菇頭緊急停止閥，可在危險狀況發生時立即切斷氣源並停止系統運轉，符合CNS氣壓系統安全規範。
錯誤選項解析
- ① 單一或連續不同模式選擇:模式選擇功能通常由切換閥或模式選擇開關實現，而非緊急停止閥件。此選項混淆了閥件C的實際用途。
- ② 啟動系統運轉:啟動系統運轉一般由啟動按鈕或方向控制閥執行，與閥件C的緊急停止功能無關。
- ④ 停止系統運轉 之功能操作用:停止系統運轉通常由正常停止按鈕或控制迴路切斷實現，與緊急停止的立即性安全功能不同。緊急停止強調在危險狀況下的快速反應。
Learning Tip
"在機電整合檢定中，氣壓迴路閥件功能辨識為常考題型。請注意區分：啟動/停止為正常操作功能，而緊急停止為安全保護裝置，通常採用蘑菇頭按鈕或鎖定式閥件，且設計上需確保失效安全（fail-safe）特性。實務上，緊急停止迴路必須獨立於正常控制迴路之外。"
