Q62.

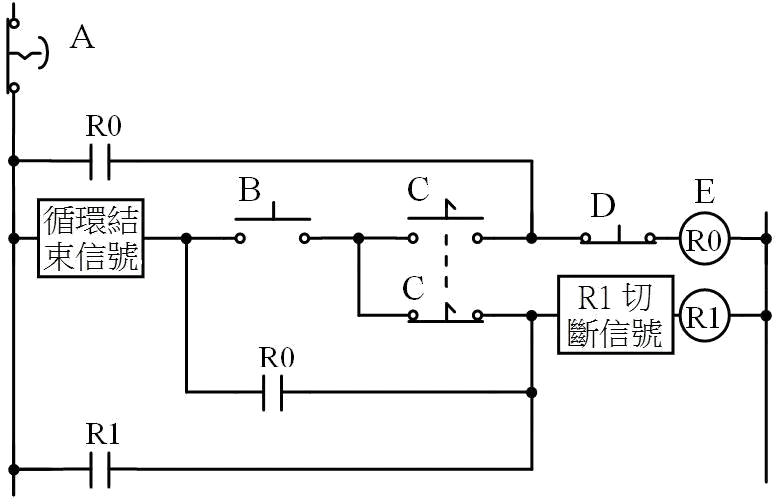

如下圖電氣控制迴路，元件B 作為系統
機電整合 · 乙級 · 電控、感測、轉換元件認識 · Q62
難易度分析
2 / 5
本題僅需辨識電氣控制迴路中基礎的元件符號及其接點特性（常開或常閉），屬於對基本圖形定義的直接考查，不含複雜陷阱或多重邏輯推理。
正確答案：②啟動運轉
② 啟動運轉:元件B為啟動按鈕（Start Push Button），屬於a接點（常開接點）設計，按下時迴路導通使電磁接觸器激磁，馬達開始運轉，為電氣控制迴路中最基本的啟動元件。
錯誤選項解析
- ① 單一或連續不同模式選擇:模式選擇開關通常為旋轉式切換開關（Selector Switch），用於切換手動/自動或單段/連續等操作模式，與圖中元件B的啟動按鈕功能不同。
- ③ 緊急停止:緊急停止按鈕採用b接點（常閉接點）且為紅色蘑菇頭型設計，動作時直接切斷控制電源以確保安全，其符號與功能均與啟動按鈕不同。
- ④ 停止運轉 之功能操作用:停止按鈕（Stop Push Button）為b接點（常閉接點）設計，通常為黑色或綠色，按下時迴路斷開使電磁接觸器消磁，馬達停止運轉，與啟動按鈕的a接點特性相反。
Learning Tip
"電氣控制迴路中，啟動按鈕使用a接點（常開）、停止與急停按鈕使用b接點（常閉）是基本設計原則。急停按鈕額外要求為紅色蘑菇頭型且需符合CNS 60947-5-5安全規範。解題關鍵在於辨識符號中接點的常開/常閉狀態，以及按鈕的顏色與形狀標示。"
