Q24.

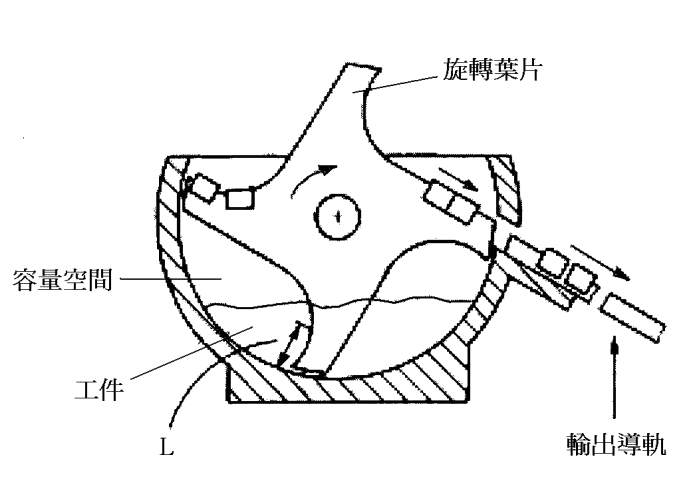

如下圖為一輪葉送料器。每一工件均可跨入葉片2，當輪葉由馬達帶動，工件便會從出料導軌送出。本裝置除了送料外還有
機電整合 · 乙級 · 試車與調整 · Q24
難易度分析
2 / 5
本題考查對自動化設備功能定義的準確理解，需區分輸送裝置在實現送料之餘，其構造所帶來的附加功能特性，屬於基礎概念辨析題。
正確答案：③整列
③ 整列:整列是正確答案。輪葉送料器利用葉片間距與出料導軌的幾何設計，使散亂工件在輸送過程中自動調整為一致的方向與間距，達成定向排列的功能。
錯誤選項解析
- ① 定位:定位是指將工件固定於特定位置以利後續加工，而輪葉送料器的主要功能是連續輸送與排列，並非精確定位夾持。
- ② 分揀:分揀是依據工件的尺寸、重量或外觀特徵進行分類篩選，輪葉送料器不具備檢測與分類機制，僅作單一方向的輸送排列。
- ④ 旋轉 的功能:旋轉功能需具備使工件繞自身軸心轉動的機構，輪葉送料器僅作單向直線輸送，不具備旋轉加工或翻轉工件的能力。
Learning Tip
"本題核心考點在於區分送料器的複合功能。輪葉送料器同時具備送料與整列雙重作用，常與振動盤送料器的功能混淆。實務上，整列是指讓工件達到一致的方向性與間距，為自動化產線中供料系統的關鍵設計概念，需與定位（固定加工位置）、分揀（依特徵分類）嚴格區分。"
