Q14.

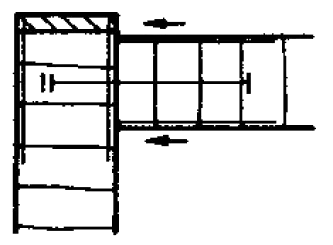

如下圖符號，其接合方式為
裝潢木工 · 乙級 · 裝潢製圖 · Q14
難易度分析
2 / 5
本題考查製圖符號的基礎定義，要求考生能準確區分不同接合方式在施工圖中的圖形表示法，屬於單純的符號記憶與辨識類型。
正確答案：①木釘接合
① 木釘接合:圖中符號顯示兩構件以圓形斷面之木釘貫穿接合，為標準的木釘接合製圖表示法，木釘以實心圓點標示於接合處中心。
錯誤選項解析
- ② 鐵釘接合:鐵釘接合在製圖上通常以細線或特定釘頭符號表示，不會以貫穿兩構件中心的圓形斷面呈現，此為常見混淆點。
- ③ 木螺釘接合:木螺釘接合的製圖符號會顯示螺紋特徵或螺釘頭部形狀，與圖中簡潔的圓形木釘斷面符號不同。
- ④ 單榫接合:單榫接合屬於榫卯結構，製圖上會顯示榫頭與眼的凹凸配合形狀，而非圓形斷面的釘接符號。
Learning Tip
"在裝潢製圖中，接合符號的辨識關鍵在於斷面形狀：木釘為圓形實心點、榫接為凹凸配合輪廓、螺釘會顯示螺紋或頭部特徵。實務上木釘接合常用於框架組立與定位接合，需特別注意與鐵釘、螺釘符號的差異，避免在施工圖判讀時混淆。"
學員答題分佈
①木釘接合0%
②鐵釘接合0%
③木螺釘接合0%
④單榫接合0%
