Q186.

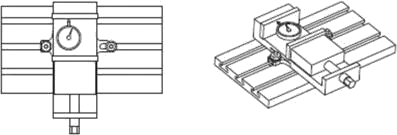

依下圖在銑床上做虎鉗校正，當虎鉗螺栓左邊輕鎖右邊放鬆時，下列操作何者不宜？
銑床-CNC銑床 · 乙級 · 傳統銑床、ＣＮＣ銑床－基本操作及Ｃ · Q186
難易度分析
4 / 5
本題為複選題，要求考生分辨量測基準點的選取以及量錶固定位置的正確性。由於需要同時判斷多個操作選項的對錯，且涉及實務操作中容易混淆的基準面概念，因此在認知與分析上具有一定難度。
正確答案 (複選)：①, ③
- ① 量錶移到右側後旋轉錶面歸零:當虎鉗螺栓左邊輕鎖右邊放鬆時，將量錶移到右側後旋轉錶面歸零會導致基準點偏移，無法正確反映虎鉗固定鉗口與刀具進給方向的平行度，因此此操作不宜。
- ③ 量錶可固定於移動床台上:量錶若固定於移動床台上，會因床台移動而產生量測誤差，無法準確判斷虎鉗鉗口與主軸的相對位置關係，故此操作不宜。
錯誤選項解析
- ② 量錶移到左側後旋轉錶面歸零:量錶移到左側（輕鎖側）後旋轉錶面歸零是正確做法，因為此處為基準定位側，可作為校正的參考零點。
- ④ 量錶應固定於銑床不動處:量錶應固定於銑床不動處（如主軸箱或床柱）是正確做法，可確保量測基準穩定，避免外部干擾影響校正精度。
Learning Tip
"虎鉗校正的核心在於確保固定鉗口與刀具進給方向平行。校正時量錶必須固定於機床靜態基準面，且歸零動作應在輕鎖側進行。常見陷阱為混淆量錶固定位置與歸零基準點，實務上應遵循「靜態基準、單側歸零、兩端比對」原則。"
學員答題分佈
①量錶移到右側後旋轉錶面歸零0%
②量錶移到左側後旋轉錶面歸零0%
③量錶可固定於移動床台上0%
④量錶應固定於銑床不動處0%
