Q112.
如圖所示對工件頂面作銑削時，虎鉗夾持方式何者不宜？
銑床-CNC銑床 · 乙級 · 工件夾持及校正及傳統銑床、ＣＮＣ銑 · Q112
難易度分析
4 / 5
本題採複數選擇形式，要求對多個夾持方案的受力情況及穩定性進行全面分析。考生需精確區分固定鉗口與活動鉗口的力學差異，並判斷不同夾持高度對加工剛性的影響，增加了判定難度。
正確答案 (複選)：①, ②

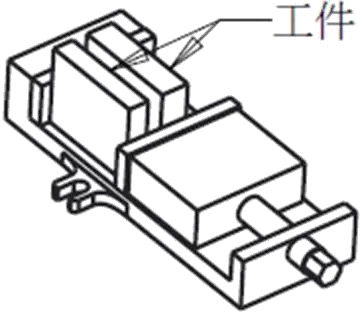

- ①

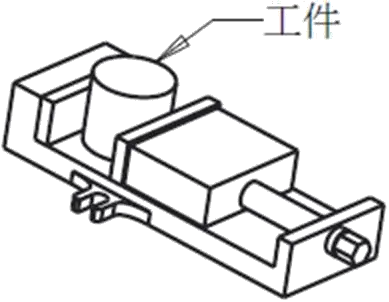

:此夾持方式使活動鉗口承受主要切削力，銑削頂面時工件易產生上浮與位移，不符合虎鉗夾持應使固定鉗口承受切削力的基本原則。 - ②
:此夾持方式的夾持高度過高或壓板位置不當，銑削頂面時無法有效抑制工件振動與上浮，易造成加工精度不良。
錯誤選項解析

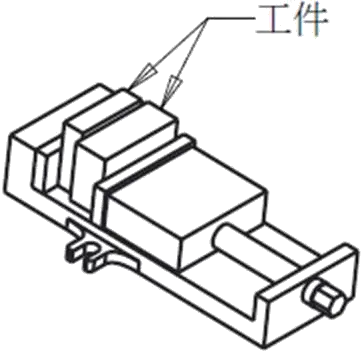

- ③

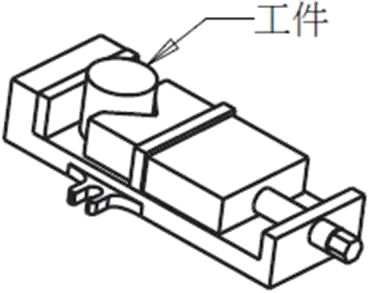

:此為正確的夾持方式，固定鉗口位於切削力作用側，且使用平行墊鐵支撐工件底部，能有效抵抗銑削時的向下壓力與側向力。 - ④
:此夾持方式採用適當的夾持位置與支撐配置，工件底面與平行墊鐵密合，夾持剛性足夠進行頂面銑削加工。
Learning Tip
"虎鉗夾持核心原則：銑削頂面時，必須確保固定鉗口承受切削力，工件底面需與平行墊鐵完全密合，夾持點應盡量靠近加工區域。常見陷阱為混淆活動鉗口與固定鉗口的受力方向，或忽略夾持高度對剛性的影響。實務上應以敲擊測試確認工件是否確實貼合墊鐵。"
