Q84.

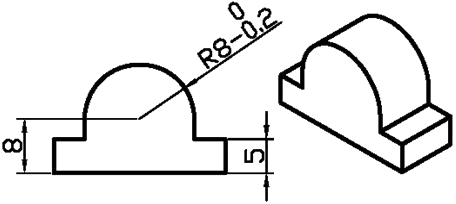

只用一把球刀精銑如圖之全圓弧曲面，宜使用球刀直徑為
銑床-CNC銑床 · 乙級 · 傳統銑床、ＣＮＣ銑床－二又二分之一 · Q84
難易度分析
4 / 5
本題為複選題，需同時掌握球端銑刀與曲面半徑的數值計算關係，並能區分精銑加工中『加工效率』與『表面精度』的優先順序，對刀具直徑的選擇有較高的綜合判斷要求。
正確答案 (複選)：③, ④
- ③ 5:5mm 球刀直徑適中，小於曲面曲率半徑的兩倍（2×R8=16mm），能夠精確貼合圓弧輪廓，適合精銑全圓弧曲面以獲得良好精度。
- ④ 4 mm:4mm 球刀直徑較小，在精銑圓弧曲面時切削點接觸面積小，能更精確地加工出 R8 的圓弧輪廓，表面品質更佳。
錯誤選項解析
- ① 8:8mm 球刀直徑過大，雖然理論上小於 2×R8=16mm，但在精銑全圓弧曲面時，較大的球刀會導致切削接觸面積過大，降低表面精度與加工品質。
- ② 7:7mm 球刀同樣直徑偏大，精銑圓弧曲面時刀具與工件接觸範圍較廣，不易獲得良好的表面粗糙度，不適合精密加工。
Learning Tip
"球刀直徑選擇原則：精銑圓弧曲面時，球刀直徑應 ≤ 最小曲率半徑 × 2，且為獲得更高精度，宜選擇較小直徑的球刀。常考陷阱為誤以為球刀直徑越大加工越快越好，但實際上精加工階段應優先考量精度而非效率，較小球刀雖進給較慢，但能確保曲面輪廓的準確性與表面品質。"
學員答題分佈
①80%
②70%
③50%
④4 mm0%
