Q36.

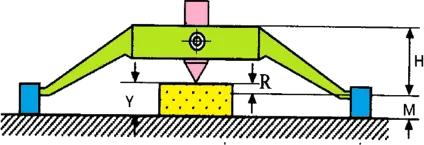

如下圖所示，欲成形磨削圓弧時，利用R 成形器作砂輪修整，凸R 之計算公式何者錯誤？
模具-塑膠射出模具 · 乙級 · 刀具選用、磨削及整修 · Q36
難易度分析
4 / 5
本題屬於複選題，要求考生在多個類似的幾何計算公式中辨識出所有錯誤項。由於涉及特定參數的相對關係，且包含容易混淆的運算順序陷阱，需對成形磨削的對位原理有精確的掌握才能正確排除所有干擾項。
正確答案 (複選)：①, ③, ④
- ① R=H-M:此計算式僅考慮總高度與支撐高度之差，忽略了工件高度 (Y)，無法正確得出凸 R 的偏移量。
- ③ R=M+Y:將支撐高度與工件高度相加並不符合成形磨削的幾何對位原理。
- ④ R=M-Y:減法順序錯誤，在該實務設定中，工件高度通常高於支撐塊，此公式會導致計算結果為負值而無法應用。
錯誤選項解析
- ② R=Y-M:此為正確的計算公式，凸 R 的偏移量等於工件高度 (Y) 減去支撐塊高度 (M) 的差值。
Learning Tip
"此類題型考點在於砂輪修整的幾何對位計算。實務操作時，必須明確分辨支撐高度 (M) 與工件高度 (Y) 的相對關係，最常考的陷阱是減法順序顛倒或誤將總高度 (H) 納入計算。"
學員答題分佈
①R=H-M0%
②R=Y-M0%
③R=M+Y0%
④R=M-Y0%
