Q129.
頂出銷位置在成品斜面，為防止旋轉，需做下列何種方法？
模具-塑膠射出模具 · 乙級 · 模具製作及修整 · Q129
難易度分析
3 / 5
本題要求識別特定模具結構的防轉設計，需精確區分不同幾何形狀對抗側向分力的效果，屬於需要專業技術知識才能判定對錯的典型應用題。
正確答案：①
① :在頂出銷側邊加工D型切削面（D-cut）是防止旋轉的標準做法。此平面可與模板導槽配合產生防轉定位效果，確保頂出時受力均勻且不會因斜面分力而產生偏轉。
:在頂出銷側邊加工D型切削面（D-cut）是防止旋轉的標準做法。此平面可與模板導槽配合產生防轉定位效果，確保頂出時受力均勻且不會因斜面分力而產生偏轉。錯誤選項解析
- ②

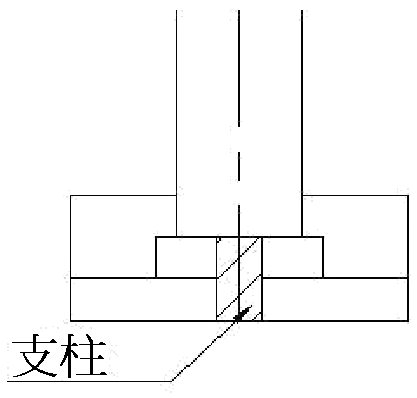

:此方式未設置防轉結構，頂出銷在斜面頂出時會因側向分力而產生旋轉，導致頂出痕偏移或成品刮傷，無法達到穩定頂出的目的。 - ③
:此設計雖有加強結構但防轉機制不正確，未採用標準的D型切削或定位鍵槽，在實際射出成型的高週期頂出作業中仍會發生磨耗與偏位問題。 - ④

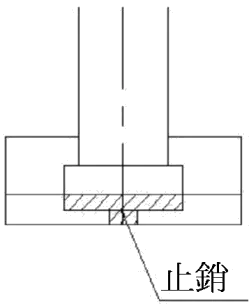

:此方式未考量斜面頂出時的側向推力，缺乏方向定位設計，頂出銷易在反覆作動下產生角度偏移，影響成品品質與模具壽命。
Learning Tip
"本題核心考點為斜面頂出防轉設計。在塑膠射出模具中，當頂出銷位於成品斜面時，頂出過程會產生側向分力導致銷子旋轉。正確做法是在頂出銷上加工D型切削面（D-cut），使其與模板配合形成單向定位。常見混淆為誤以為增加銷徑或改變頂出角度即可防轉，實際上必須依賴幾何防轉結構才能有效解決此問題。實務上D-cut的深度與位置需依據頂出銷規格與模具設計標準進行計算。"
學員答題分佈
①0%
0%②0%
③0%
④0%
