Q199.

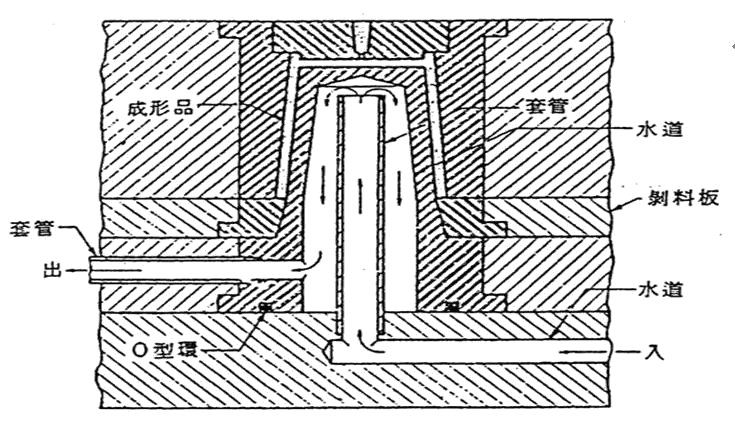

冷卻水路設計如下圖，下列敘述何者錯誤？
模具-塑膠射出模具 · 乙級 · 模具製作及修整 · Q199
難易度分析
3 / 5
本題要求考生對模具冷卻水路的構造及其熱交換原理有深入理解。除了基礎的元件識別外，還需掌握流體流速與冷卻效率之間的邏輯關係，並能從中判斷錯誤的描述。
正確答案：③水量小亦有很好的冷卻效果
③ 水量小亦有很好的冷卻效果:水量小 會導致冷卻水在管路內流速不足，無法形成紊流（Turbulent flow），熱交換效率大幅降低；良好的冷卻效果需維持足夠的雷諾數（Reynolds number） 以確保紊流狀態，故此敘述錯誤。
錯誤選項解析
- ① 以套管式水路冷卻公模心:套管式水路（Baffle型或噴射管式） 是常見的公模心冷卻方式，利用隔熱板將進出水隔開，使冷卻水能深入模心內部帶走熱量，此設計在深腔模具中廣泛使用。
- ② 以O 形環防止漏水:O形環（O-ring） 是模具冷卻水路接合處常用的密封元件，安裝於水路接頭或套管間隙處，利用橡膠彈性防止冷卻水滲漏，確保水路系統的水密性。
- ④ 對公模頂部有較好的冷卻效果:套管式水路設計使冷卻水能循環至公模頂部（模心前端），該區域通常為塑膠充填末端且散熱困難，此設計確實能針對該區域提供較佳的冷卻效果。
Learning Tip
"本題考點為冷卻水路之熱交換原理。關鍵陷阱在於混淆「水量」與「冷卻效果」的關係：冷卻效率取決於水路內的流速與紊流程度，而非單純的水量多寡。實務上需維持雷諾數大於4000以確保紊流，水量過小會形成層流（Laminar flow），導致熱交換不良、成形週期延長及產品翹曲變形。"
學員答題分佈
①以套管式水路冷卻公模心0%
②以O 形環防止漏水0%
③水量小亦有很好的冷卻效果0%
④對公模頂部有較好的冷卻效果0%
