Q25.

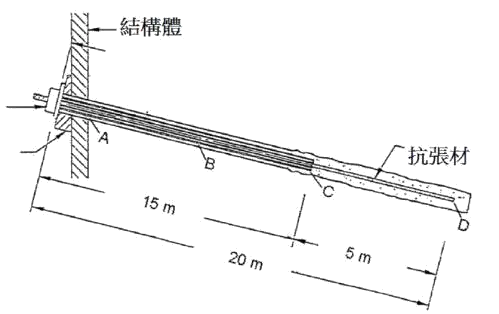

下圖中地錨的封漿器應放置在何處？
地錨 · 乙級 · 圖說識讀 · Q25
難易度分析
2 / 5
本題考查對地錨結構組成及其元件設置位置的基礎認知，需區分自由段與固定段的定義及其交界處之功能，屬於典型的概念識別型題目。
正確答案：③C
③ C:C點位於自由段與固定段（灌漿段）交界處，為封漿器正確設置位置。封漿器之功能為防止灌漿時水泥漿液流入自由段，確保自由段鋼絞線能自由伸縮並維持預力功能。
錯誤選項解析
- ① A:A點位於錨頭與結構體交接處，此處為錨頭鎖定區，非封漿器設置位置。封漿器應設置於自由段與固定段交界處。
- ② B:B點位於自由段中間，此區域為鋼絞線自由伸縮段，不需封漿處理。封漿器設置於此將無法有效隔離自由段與固定段。
- ④ D:D點位於地錨最底端之固定段末端，此處已無設置封漿器之必要。封漿器應設置於自由段與固定段交界處而非錨底。
Learning Tip
"地錨施工中，封漿器（Grout Stopper/Seal）之設置位置為關鍵考點。需明確區分自由段（Free Length）與固定段（Bond Length）之功能差異：自由段負責傳遞預力並允許伸縮，固定段負責與地層握裹提供錨定力。封漿器必須設置於兩者交界處，以防止灌漿時漿液污染自由段。常見陷阱為混淆各點位之功能區段。"
學員答題分佈
①A0%
②B0%
③C0%
④D0%
