Q41.

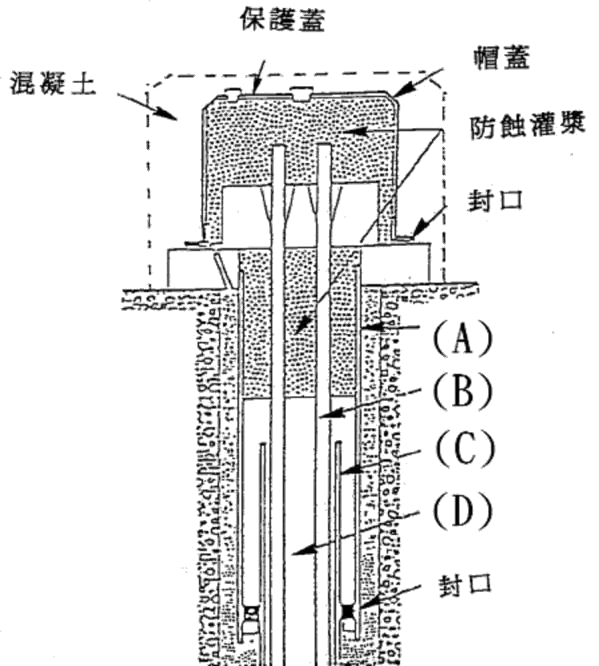

下圖何者為自由段護管？
地錨 · 乙級 · 圖說識讀 · Q41
難易度分析
2 / 5
本題考查地錨構造之基本組成與功能識別。考生需能正確區分自由段與錨定段的構造差異，只要掌握地錨基本結構定義即可完成判定，不具備複雜的推論過程或陷阱。
正確答案：③C
③ C:C 為自由段護管，其功能是使鋼絞線或鋼筋在該段能自由伸縮，避免預力損失。護管內通常填充防腐油脂或蠟質材料，兼具防蝕與減少摩擦阻力之作用，符合地錨施工規範要求。
錯誤選項解析
- ① A:A 通常代表地錨的錨頭段或固定段，此區域需與周圍岩土體緊密結合以提供抗拔力，因此不設置自由段護管。
- ② B:B 一般為錨定段或灌漿段，此部分需透過水泥砂漿與地層產生握裹力，若加裝護管將阻斷應力傳遞，故非正確答案。
- ④ D:D 多表示外露段或錨頭承座區域，此處為預力鎖定裝置所在位置，不屬於埋設於地層內的自由段護管範圍。
Learning Tip
"地錨結構依功能分為自由段與錨定段兩大區域。自由段護管的核心目的是隔離灌漿材料，確保預力鋼材能自由伸縮並防止應力損失；錨定段則必須完全裸露以與灌漿體緊密結合。常見考點為混淆兩段的功能與構造特徵，解題時應掌握「自由段需護管隔離、錨定段需灌漿握裹」的關鍵差異。"
