Q43.

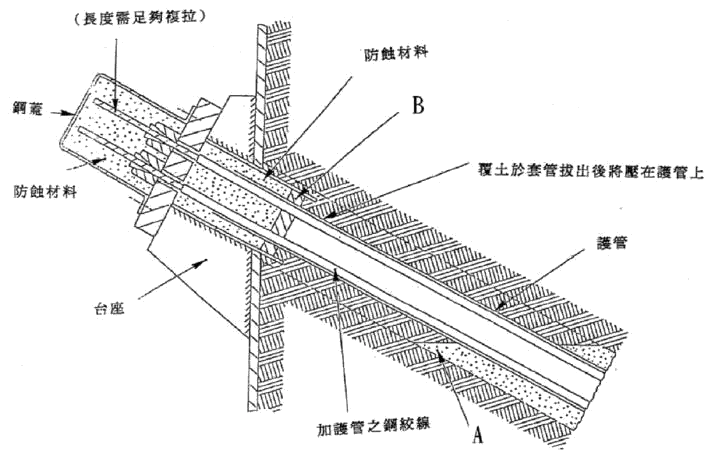

下圖可調式錨頭圖中B 處應為何種元件？
地錨 · 乙級 · 圖說識讀 · Q43
難易度分析
2 / 5
本題要求辨識地錨結構圖中特定位置的元件名稱，考查對專業設備組成零件及其空間配置的記憶程度，需能區分功能相近元件的安裝位置。
正確答案：③封口
③ 封口:封口為可調式錨頭端部的關鍵元件，用於封閉錨頭末端以防止雨水、泥漿等雜質侵入錨頭內部，同時維持錨頭內部防腐油脂或灌漿材料的完整性，符合地錨施工規範對耐久性之要求。
錯誤選項解析
- ① 鋼管:鋼管通常用於地錨的自由段或固定段作為預力鋼鍵的包覆管材，並非錨頭端部的元件。此處若為鋼管則無法發揮錨頭調整與密封的功能。
- ② 護管:護管主要用於保護預力鋼鍵免受腐蝕及隔離灌漿材料，通常配置於錨孔內部而非錨頭端部。B處位於可調式錨頭末端，護管不適用於此位置。
- ④ 承壓鈑:承壓鈑設置於錨頭與擋土結構物或基座之間，用於分散預力傳遞時的集中應力。其位置應靠近錨頭受力端而非B處所示的末端位置。
Learning Tip
"本題考點為可調式錨頭各元件之位置與功能辨識。常見陷阱在於混淆護管（保護鋼鍵用，位於錨孔內）與封口（封閉錨頭末端用）的功能差異。實務上，錨頭各元件的正確配置直接影響地錨的預力傳遞效率與防腐耐久性，應熟悉CNS地錨施工規範中對錨頭組裝的標準要求。"
學員答題分佈
①鋼管0%
②護管0%
③封口0%
④承壓鈑0%
