Q71.

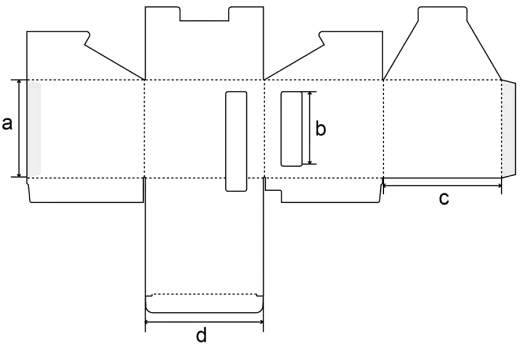

下圖包裝展開圖標示中，何處為「舌片(插舌)」結構設計
視覺傳達設計-包裝設計PC · 乙級 · 視覺傳達設計-包裝設計PC · Q71
難易度分析
3 / 5
此題涉及包裝結構設計的圖面辨識能力，需精確區分展開圖中不同部位的功能，如承重區域、黏著邊、插槽以及用於鎖定結構的舌片。由於需要從圖面特徵中判斷出具備自鎖功能且用於插合的特定構件，對於缺乏結構圖面辨識經驗的考生具有一定的判斷難度。
正確答案：④d
④ d:標示 d 處為舌片（插舌）結構，是紙盒展開圖中突出的梯形或矩形片體，組立時插入對應的插槽中，利用紙材彈性產生自鎖效果，使盒蓋或盒底能穩固閉合。
錯誤選項解析
- ① a:標示 a 處通常為主摺線或盒身主面區域，屬於包裝的主要承重結構，並非用於插合固定的舌片設計。
- ② b:標示 b 處多為側翼折邊或糊口（黏著邊）位置，用於盒體組立時的膠合固定，不具備插舌功能。
- ③ c:標示 c 處一般為防塵翼（上蓋翼片）或插口（插槽）結構，是用來承接舌片插入的對應部位，而非舌片本身。
Learning Tip
"在紙盒結構設計中，舌片與插槽是一對相互配合的鎖定機構。常考陷阱在於混淆「舌片（插入端）」與「插槽（承接端）」的辨識。實務上，舌片通常設計為梯形或帶圓角的矩形，以避免尖角刺穿對面紙材；同時需注意紙張紋理方向與糊口位置的相對關係，這會影響盒體的成型穩定性與生產效率。"
學員答題分佈
①a0%
②b0%
③c0%
④d0%
