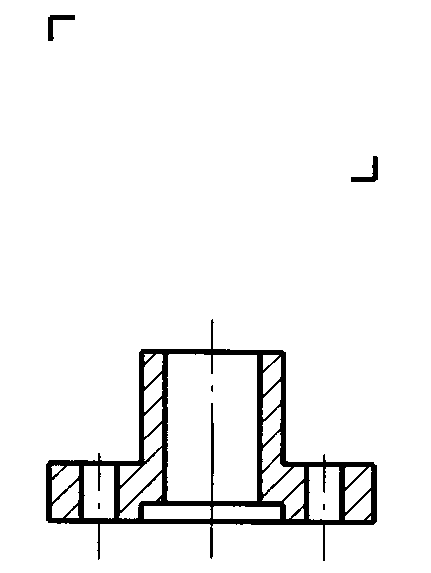

左圖之俯視圖如以半視圖表示時，正確的表示法為

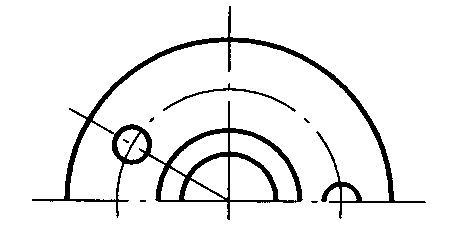

② :正確運用半視圖表示法，以中心線為對稱軸僅繪製一半視圖。準確呈現法蘭上的螺栓孔位置、中央凸台的同心圓結構以及底部的凹座特徵，符合CNS製圖標準中對稱件的簡化畫法。

錯誤選項解析

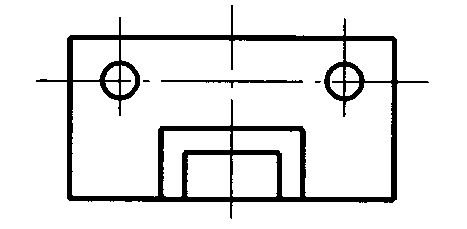

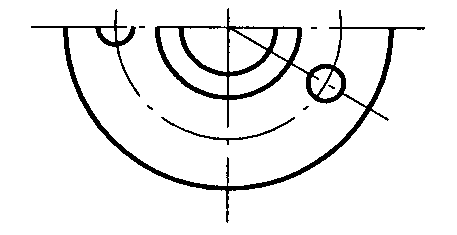

• ① :此選項將螺栓孔與中心凸台的位置配置錯誤，小孔位於內側而大圓弧在外側，與原圖中螺栓孔位於法蘭外緣、凸台位於中心的幾何關係不符。
• ③ :此為完整的俯視圖而非題目要求的半視圖，未利用物件的左右對稱特性進行簡化，違反題目「以半視圖表示」的指示。

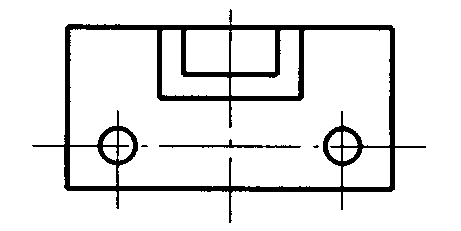

• ④ :此視圖的螺栓孔與中央凹槽位置顛倒，且同樣未採用半視圖畫法。在半視圖中，對稱中心線應作為分界，此選項的幾何特徵配置與剖面圖所示不符。
