Q71.

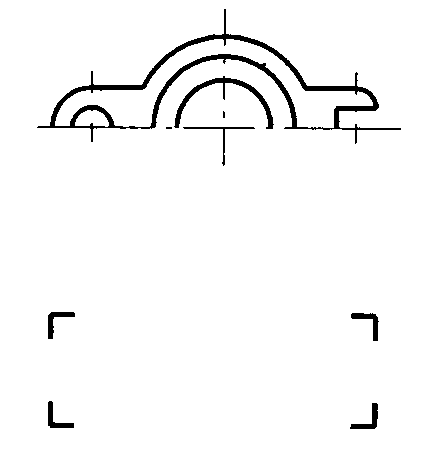

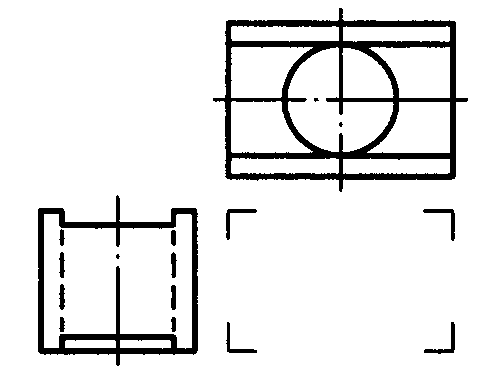

左圖前視圖之全剖面為
電腦輔助機械設計製圖 · 乙級 · 視圖 · Q71
難易度分析
3 / 5
考查機械製圖中全剖面圖的標準規範，需要考生精確掌握剖面線的繪製方向、實體與孔洞的表現方式，以及剖面視圖中隱藏線處理原則等細節，選項中包含多種常見的製圖規範違規陷阱，必須透徹理解相關投影與剖切原理方能正確辨識。
正確答案：①
① :此為正確的全剖面圖。當剖切面通過圓孔中心時，實體部分以剖面線（斜線）表示，孔洞區域留白不畫剖面線，且左右兩側剖面線方向一致，符合CNS 全剖面繪製規範。
:此為正確的全剖面圖。當剖切面通過圓孔中心時，實體部分以剖面線（斜線）表示，孔洞區域留白不畫剖面線，且左右兩側剖面線方向一致，符合CNS 全剖面繪製規範。錯誤選項解析
- ②
:此圖將實體與孔洞完全分離成兩個獨立區塊，屬於斷裂剖面的表示方式，而非題目所要求的全剖面。全剖面應保持外輪廓的完整性。 - ③
:此圖左右兩側的剖面線方向相反，違反製圖規範。同一零件的剖面區域，剖面線必須保持相同方向與間距，不可隨意變更。 - ④
:此圖在剖面區域內額外繪製了虛線，但全剖面圖中已被剖切的內部結構應以實線與剖面線表示，不應再出現虛線來表示隱藏特徵。
Learning Tip
"全剖面是將物體沿剖切面完全切開後所繪製的視圖，重點在於：(1) 實體區域畫剖面線，空心區域（如孔、槽）留白；(2) 同一零件剖面線方向與間距必須一致；(3) 剖面圖中不畫虛線，因內部結構已透過剖切顯現。常考陷阱為混淆全剖面與半剖面、斷裂剖面的差異，以及剖面線方向不一致的錯誤。"
