Q127.

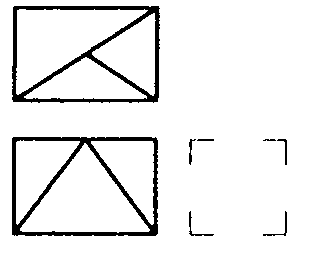

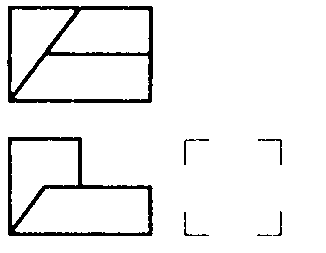

下圖所缺視圖正確的為
電腦輔助機械設計製圖 · 乙級 · 視圖 · Q127
難易度分析
4 / 5
本題涉及空間幾何與正投影規則的綜合應用，需同時比對多個視圖的空間對應關係。選項中包含多個相似形狀的干擾圖形，細部的線條配置與實虛線差異極小，必須具備扎實的投影視圖轉換能力才能正確辨識。
正確答案：④
④ :符合第三角投影法規則，正確呈現由前視圖三角形頂點與俯視圖對角線所構成的側視輪廓，無多餘或缺漏之稜線。
:符合第三角投影法規則，正確呈現由前視圖三角形頂點與俯視圖對角線所構成的側視輪廓，無多餘或缺漏之稜線。錯誤選項解析
- ①
:此視圖包含多餘的虛線與錯誤的實線配置，不符合正投影中從側面觀察該幾何體時應呈現的輪廓。 - ②
:此選項的線條走向與題目給定的主視圖及俯視圖之投影對應關係不符，內部斜線位置錯誤。 - ③
:雖然外框正確，但內部多出一條垂直的中心實線，該處在實際幾何結構中並非可見稜線或實體邊緣。
Learning Tip
"解題關鍵在於運用長對正、高平齊、寬相等的投影原則。需將主視圖的三角形頂點與俯視圖的對角線交點進行空間對應，確認側視圖中哪些稜線為可見實線。常考陷阱為誤判內部斜面在側視方向的投影位置，或混淆虛線（隱藏線）與實線的使用時機。"
學員答題分佈
①0%
0%②0%
③0%
0%④0%
0%此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
