Q128.

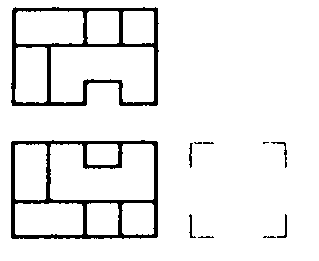

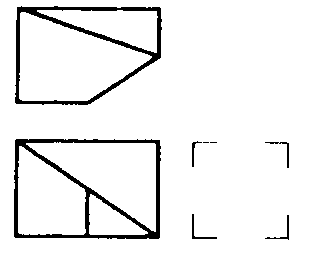

左圖所缺視圖正確的為
電腦輔助機械設計製圖 · 乙級 · 視圖 · Q128
難易度分析
4 / 5
本題需要考生具備扎實的工程圖學基礎，綜合前視圖與俯視圖的幾何資訊來進行空間投影推理。選項中包含多個僅在線條種類或方向上有細微差異的干擾圖形，必須同時考量幾何特徵的遮擋關係與製圖規範，若對空間視圖的對應關係或線條意義掌握不夠精確，極易受到相似選項的混淆而選錯。
正確答案：④
④ :此選項以虛線由左上至右下正確表示 V 型槽的隱藏稜線。依據第三角投影法，由前視圖與俯視圖的 V 型特徵可推知，從右側觀察時該稜線被前方實體遮擋，故以虛線呈現，方向與投影關係一致。
:此選項以虛線由左上至右下正確表示 V 型槽的隱藏稜線。依據第三角投影法，由前視圖與俯視圖的 V 型特徵可推知，從右側觀察時該稜線被前方實體遮擋，故以虛線呈現，方向與投影關係一致。錯誤選項解析
- ①
:此選項以實線對角線由左下至右上表示，但該 V 型槽的稜線從右側視圖觀察時應為隱藏線（虛線），且方向錯誤。 - ②
:此選項以實線對角線由左上至右下表示，雖然方向正確，但 V 型槽的稜線位於物體內部，從右側觀察應以虛線表示隱藏稜線。 - ③
:此選項雖使用虛線表示隱藏稜線，但虛線方向由左下至右上，與由前視圖及俯視圖投影所得的 V 型槽稜線實際位置不符。
Learning Tip
"本題考點為第三角投影法中右側視圖的判讀與隱藏線（虛線）的正確運用。解題關鍵在於：由前視圖與俯視圖的 V 型槽特徵，判斷該稜線從右側觀察時是否被遮擋。常見陷阱是忽略虛線與實線的區別，或混淆對角線的投影方向。實務上應熟記「可見稜線用實線、被遮擋稜線用虛線」的製圖規範，並掌握三視圖之間的長對正、高平齊、寬相等投影對應關係。"
學員答題分佈
